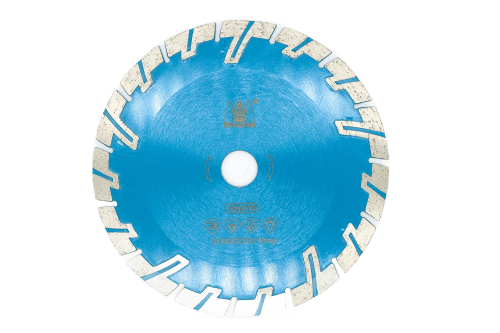

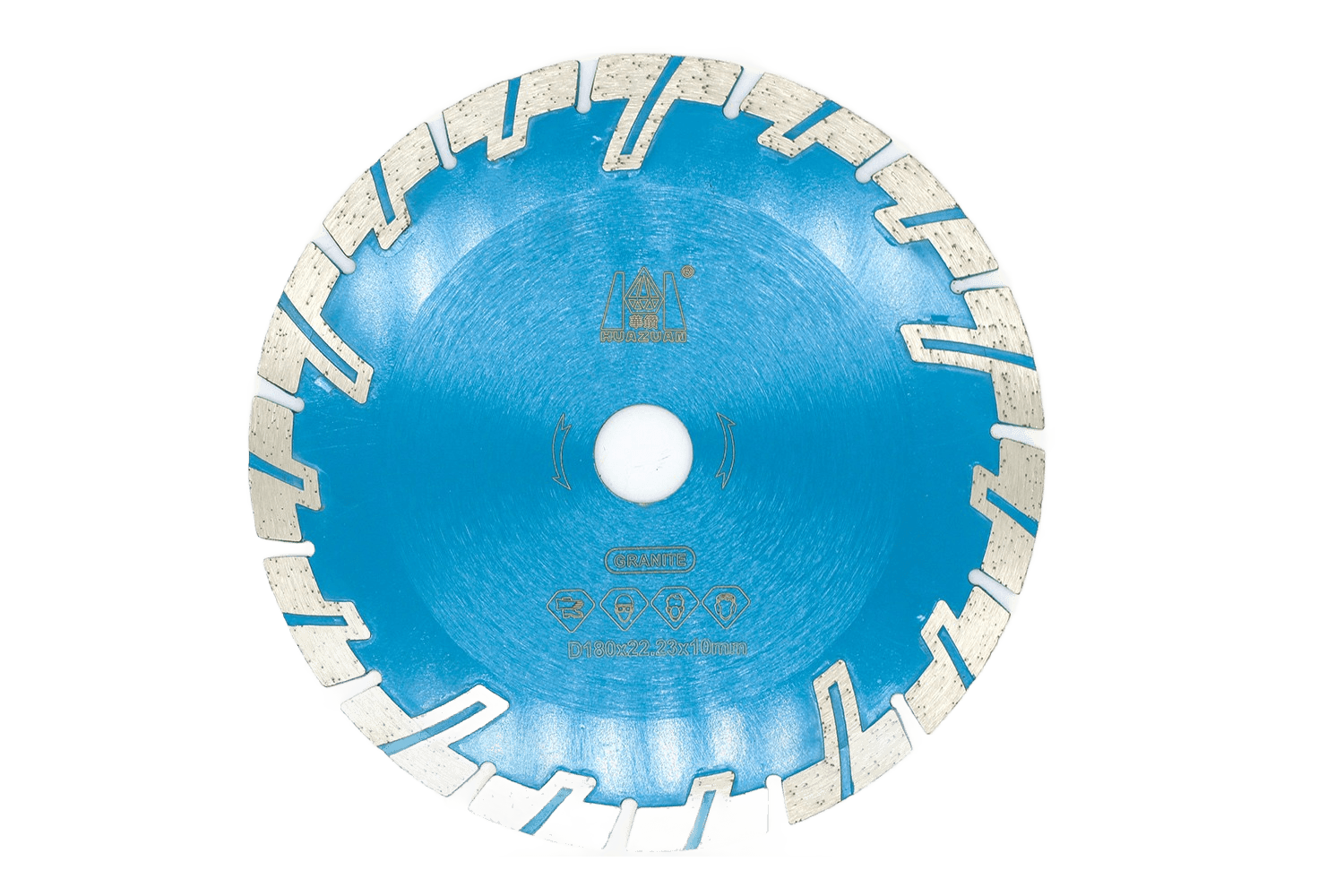

DINOSAW T‑образный алмазный отрезной диск

Часы работы:8:30am-20:30pm

WhatsApp: +86 198-5901-3937

Получить бесплатную консультацию

Разработан для твёрдых материалов: T-образный сегментированный алмазный диск гарантирует быстрый, чистый рез с устойчивым ходом и минимальным сколом. Эффективно справляется с гранитом, железобетоном, кладкой и искусственным камнем в промышленном использовании, поддерживает штробление, подрезку плит и вырезы под мойки с высокой стабильностью кромки. Состав спечённых сегментов и T-профиль увеличивают скорость резания и срок службы, снижая вибрацию и нагрев. Это обеспечивает точные резы, более гладкие края, чёткое выполнение сроков и оптимальную экономическую эффективность для B2B-проектов.

Стойкость T-образного сегментаT-образная геометрия сегмента для резки твёрдых и ударонагруженных материалов

Двойная защитаОсновные сегменты и боковая защита для сквозных резов

125–230 ммФорматы для промышленных УШМ — гранит, армобетон, кирпичная кладка

Обрабатываемые материалы

Гранит, армированный бетон, кирпич и инженерный камень

Сертификация и репутация

Сертификация CE · ISO 9001:2015 · Участие в формировании отраслевых стандартов · Доставка и поддержка в 120+ странах мира

Получить индивидуальное коммерческое предложение

Оборудование Dinosaw Machine. T-тип сегментированный алмазный диск для резки

Области применения Производительность Технические характеристики Технологии Сравнение Производство Техническая поддержка Вопросы и ответы

Совместимые материалы и продукция

Усилен для твёрдых материалов: быстрый рез, минимум сколов

DINOSAW T-Type Segmented Diamond Cutting Disc (7)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (23)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (1)@1.5x

Железобетон > Резка деформационных швов

При резке армированного бетона возникают вибрация, заклинивание и выкрашивание вокруг арматуры в зонах деформационных швов. Т-образный профиль защищает сердцевину диска; сегментированная геометрия улучшает выброс пыли и шлама, снижает риск заклинивания при работе с различными заполнителями; связка и зернистость оптимизированы для резки армированного бетона. Результат: более чистые швы, меньше сколов, стабильное соблюдение графика и снижение совокупных эксплуатационных затрат — соответствует требованиям промышленных площадок.

DINOSAW T-Type Segmented Diamond Cutting Disc (25)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (26)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (27)@1.5x

Кладка > Прорезка штроб в стенах

Для штробления стен из кладки требуются длинные и прямые пазы с высокой точностью и эффективным удалением пыли при работе с разнородными материалами. Спечённый Т-образный сегментированный алмазный диск обеспечивает сохранение остроты; профиль оптимально сочетает скорость и стойкость к износу; расстояние между сегментами способствует непрерывному формированию пазов и чистому удалению отходов. Преимущества: ровные канавки, меньше замен дисков, повышение производительности и безопасность рабочих мест — оптимальное решение для профессионального штробления стен.

DINOSAW T-Type Segmented Diamond Cutting Disc (8)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (6)@1.5x

DINOSAW T-Type Segmented Diamond Cutting Disc (12)@1.5x

Искусственный камень > Вырезы под мойки

При резке инженерного камня на высоких подачах возможны сколы из-за состава смеси смолы и заполнителя, а также накопления тепла. Профиль T стабилизирует контур реза; состав связки и зернистость балансируют скорость реза и качество кромки для инженерного камня; стабильная подача и диапазон оборотов шпинделя сводят к минимуму образование сколов. Результат: чистые вырезы под мойки, гладкие кромки, сокращённое время полировки, предсказуемое качество финиша для изделий премиум-класса.

Реальная производительность резки и ключевые параметры

Защитный диск DINOSAW T‑образного типа — это профильный инструмент для твёрдых материалов в линейке ручных отрезных дисков: геометрия T-сегмента для удержания под ударной нагрузкой, система двойной (основной и боковой) защиты и полнопроходная работа по граниту, железобетону и кладке.

125–230 мм

Диапазон диаметров

Четыре диаметра от 125 до 230 мм перекрывают парк угловых шлифмашин для твёрдых материалов и сквозных пропилов.

2,2–3,0 мм

Диапазон ширины реза

Ширина реза — от 2,2 мм (при 125 мм) до 3,0 мм (при 230 мм): меньшее сопротивление на мелких машинах, стабильность и глубина на крупных.

8–10 мм

Высота сегмента

Высота сегментов 8–10 мм соответствует задачам: рабочий алмазный объём для промышленной резки твёрдых материалов.

3+6 → 7+14

Основные и защитные сегменты

Две группы сегментов по диаметрам: 3 основных и 6 защитных (125 мм) до 7 основных и 14 защитных (230 мм) — фирменное исполнение дисков T-типа.

Применяемые материалы: гранит, армированный бетон, кирпич, инженерный камень.

Типовые задачи: швы расширения в армобетоне, резка гранита, штробление стен, вырезы в искусственном камне и сквозные резы под ударные нагрузки.

Фактический ресурс диска зависит от твёрдости материала, наличия арматуры и глубины реза.

Характеристики и варианты

Четыре типоразмера диаметром от 125 мм (пропил 2,2 мм) до 230 мм (пропил 3,0 мм) с T-образным сегментом высотой 8–10 мм, комбинированным размещением (3+6, 4+8, 5+10, 7+14) и посадочными отверстиями 20/22.23/25.4 мм. Цельнопрессованное исполнение.

Диаметр		Ширина сегмента	Высота сегмента	Защитный сегмент	Посадка
Дюймы	мм	мм	мм	шт.	мм
5"	125	2.2	8	3 + 6	20
6"	150	2.4	10	4 + 8	22.23
7"	180	2.6	10	5 + 10	25.4
9"	230	3	10	7 + 14	25.4

Ключевые технологии и конструкция диска

Четыре основных инженерных решения, заложенных в конструкцию T-типа. Цифры на схеме диска соответствуют системам, описанным ниже.

Алгоритм подбора дисков T-типа

Четыре шага выбора: подтвердить посадочное отверстие и характеристики диска, выбрать диаметр по глубине реза, задать подачу по материалу — медленно через арматуру, стабильно по простому бетону и граниту — и добавлять воду, если требуется охлаждение или обеспыливание; T-тип необходим для твёрдых, глубоких и ударонагруженных работ, а для неглубоких смешанных материалов — bevel turbo.

Фиксация T‑сегмента

Связка T-образного сегмента и сердцевины увеличивает зону контакта, обеспечивая надёжную фиксацию сегментов под многократными ударными нагрузками при резке твёрдого камня и железобетона — именно потеря сегментов часто приводит к выходу дисков из строя в таких задачах.

Двойная защита: основной + боковой сегменты

Основные сегменты режут, а боковые защищают стальной корпус от истирания по стенке шва: система масштабируется по диаметру и глубине реза, защищая и кромку, и сердцевину в сквозной работе.

Работа по железобетону

Железобетон постоянно меняет нагрузку между заполнителем, цементной матрицей и арматурой: T-образная схема и защищённая сердцевина рассчитаны на такие скачки, с пониженной подачей на арматуре — задача, способная разрушить обычные диски.

Устойчивое ведение по твёрдому материалу

Жёсткость корпуса, стабильность сегментов и регулируемая ширина реза обеспечивают стабильное ведение в плотном материале: боковой увод на граните или железобетоне быстро вызывает сколы и нестабильность — конструкция предотвращает это.

Ширина реза по диаметру

Ширина реза регулируется от 2,2 до 3,0 мм: узкий рез — минимальное сопротивление на малых УШМ, широкий рез — устойчивость и максимальная глубина на 230 мм инструментах. Геометрия оптимизирована под класс машины.

Спечённое тело сегмента

Спечённые сегменты пронизаны алмазом по всей рабочей высоте, что гарантирует равномерный износ на протяжении срока службы: диски ведут себя предсказуемо от первого до последнего реза при промышленной обработке твёрдых материалов.

Подбор диска по рабочим условиям

Трёхуровневый селектор для ручных отрезных дисков.

Условия работы	Рекомендуемый диск
Общие кладочные работы, неглубокие резы	Стандартный сегментированный — оптимальное соотношение цены и качества
Глубокие пазы и проёмы, смешанные материалы	Фасочный турбо — с боковой защитой, для турбо-резки
Производственный раскрой гранита	T-тип — усиленная двойная защита
Железобетон, пересечение с арматурой	T-тип — повышенная стойкость к ударам, основная + боковая защита
Полная глубина, высоконагруженные режимы	T-тип — максимальный приоритет удержания

Техническое примечание: ассортимент традиционного оборудования различается в зависимости от бренда и модели; фактическая производительность зависит от конкретного станка, материала и условий эксплуатации.

Производитель сегментных дисков

Компания DINOSAW — производитель станков с ЧПУ для обработки камня, специализируется на оборудовании с алмазным канатом и комплексных решениях для резки камня. Более 20 лет опыта в сфере НИОКР и производства позволяют компании DINOSAW участвовать в разработке отраслевых стандартов (в том числе T/CMES 41001-2025 для ЧПУ-канатных станков), владеть более чем 100 патентами и поставлять оборудование с технической поддержкой в более чем 120 стран и регионов. Производственные и управленческие системы сертифицированы по ISO 9001, ISO 14001 и ISO 45001; оборудование соответствует стандартам CE для международных рынков.

Производственный цех компании DINOSAW по выпуску станков для обработки камня с ЧПУ

R&D и производство DINOSAWМеханическое проектирование · Разработка систем ЧПУ · Сборка · Испытания · Наладка · Глобальные поставки

Разработка отраслевых стандартов

Компания DINOSAW участвует в подготовке отраслевых стандартов для камнерезного оборудования: T/CMES 41001-2025 для ЧПУ-канатных станков, а также документов по многоканатным резакам, комбинированным канатным станкам и многоосевым мостовым камнерезам. Эти инициативы основаны на длительном опыте DINOSAW в проектировании, производстве, тестировании и контроле качества машин.

20+Лет опыта R&D и производства станков для обработки камня

100+Технические патенты — конструкции станков, системы ЧПУ, технологии резки и обработки камня

120+Страны и регионы — поставки оборудования, монтаж и техническая поддержка по всему миру

CE-соответствие и системы менеджмента ISO

CE: Оборудование для резки камня сертифицировано по Директиве по оборудованию 2006/42/EC и соответствующим EN-стандартам.
ISO: Системы управления сертифицированы по ISO 9001, ISO 14001 и ISO 45001.

Требования к заказу и послепродажная поддержка

компания Dinosaw Machine обеспечивает подбор дисков и серийные поставки для профессиональных парков строительной и камнеобрабатывающей техники.

Посадка инструментаПосадочные отверстия 20/22.23/25.4 мм

Подбирайте посадку строго под шпиндель инструмента.

Соответствие оборотовОбороты диска ≥ оборотов инструмента

Проверьте паспортную скорость до установки.

Работа с арматуройМедленная подача через сталь

Уменьшайте подачу при резке армированных участков.

01 · Подготовка и доставкаДо отгрузки согласовываются конфигурация станка, упаковка и логистика. Проводится заводской осмотр и проверка документации.

02 · Монтаж и пусконаладкаПроверка коммуникаций и фундамента на площадке, установка станка, пусконаладка и приёмка.

03 · Обучение операторовПрактическое обучение типовой работе с ЧПУ и ежедневному контролю дисков, шпинделей, охлаждения и смазки.

04 · Сервисная поддержкаДистанционная техническая поддержка, организационное сопровождение ТО и снабжение запасными частями на протяжении срока службы оборудования.

Вопросы по подбору и применению T-тип диска

Типовые вопросы по T‑образному сегментированному алмазному диску

Выбор определяется твёрдостью материала и глубиной реза. Стандартные сегментные диски подходят для универсальных работ по стройплощадке и смешанным материалам при минимальных затратах. Версия bevel turbo позволяет работать на больших глубинах и даёт боковую защиту. Диск типа T — это профессиональное решение для твёрдых материалов: его система фиксации и двойная защита предназначены для условий, разрушающих обычные диски — гранит, армированный бетон с пересечением арматуры и глубокий рез, где торец полотна испытывает интенсивный износ в течение длительного времени. Практическая схема: стандартный сегмент — для кирпича и неглубоких работ; bevel turbo — для глубоких резов по смешанным материалам; диск T — для твёрдых, плотных, армированных или полнослойных работ. Диск типа T стоит дороже, но окупает себя за счёт ресурса: на швах расширения в армированном бетоне или при промышленной резке гранита он работает целую смену, в то время как два обычных диска выйдут из строя.

Главные критерии — твёрдость материала, наличие арматуры и глубина реза. Стандартные сегментные подходят для общих строительных работ по смешанным материалам и дают минимальные затраты. Версия bevel turbo применяется для глубоких резов по смешанным материалам благодаря боковой защите и высокоэффективному резу. Тип T — это узкоспециализированное решение для твёрдых материалов: фиксирующая геометрия сегмента и двойная защита созданы для самых тяжёлых режимов — промышленная резка гранита, армированный бетон с пересечением арматуры и глубокие проходы по изделию, где торцы становятся основной рабочей поверхностью. Классификация по назначению: стандарт для кирпича и неглубоких работ; bevel turbo для глубоких резов; T — для твёрдых, плотных, армированных или полнослойных задач. Тип T стоит дороже, но за счёт выживаемости возвращает вложения — такой диск выполняет смену по швам расширения в бетоне или граниту, когда два обычных выйдут из строя в процессе.
