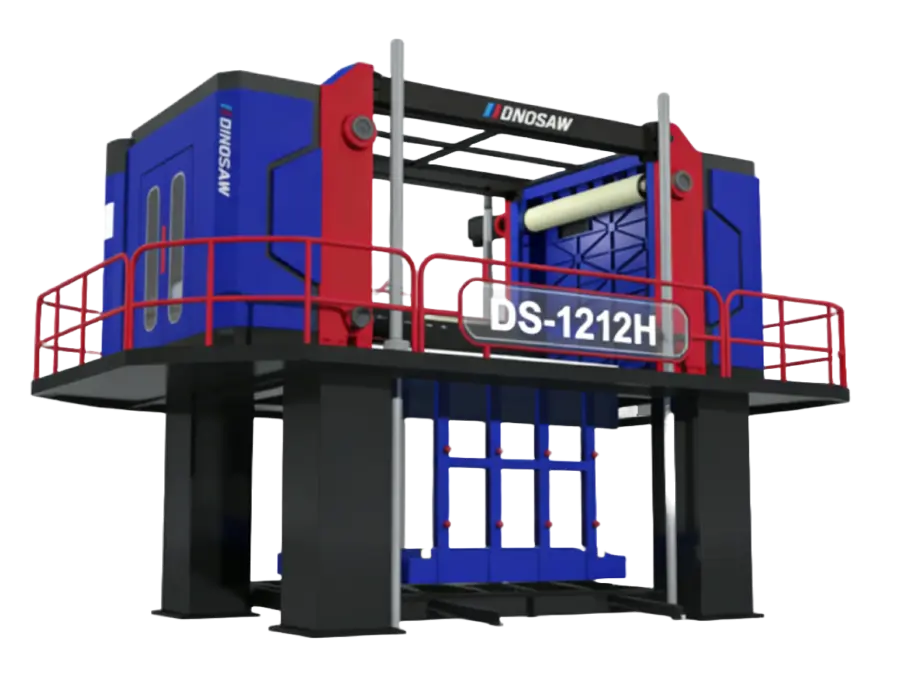

Serra multifios industrial compacta para materiais compostos e duros/frágeis. O corte por avanço superior e a tensão constante (±0,5 N) garantem alta precisão, mínimo dano e corte ultra fino (~0,5–0,8 mm). Ideal para validação de processos e produção piloto de lâminas finas em pequenos lotes; a estrutura rígida assegura operação estável.
Realiza cortes em SiC, vidro óptico, cerâmica e grafite para produção piloto. Suporta lâminas semicondutoras e componentes ópticos com espessura e qualidade de superfície consistentes, reduz o desperdício e acelera a transição do protótipo para a produção.
3,6 mCorte de bloco inteiro em plataforma descendente
~3 mmProdução de lâminas finas
4 opções de controleInovance · INVT · Siemens · SINEE
Materiais Aplicáveis
Granito, mármore, quartzito, superfícies industrializadas e outras rochas duras
Certificações & Credenciais
Certificado CE · ISO 9001:2015 · Participante da elaboração de normas do setor · 120+ países e regiões atendidos
Materiais Compatíveis & Produtos

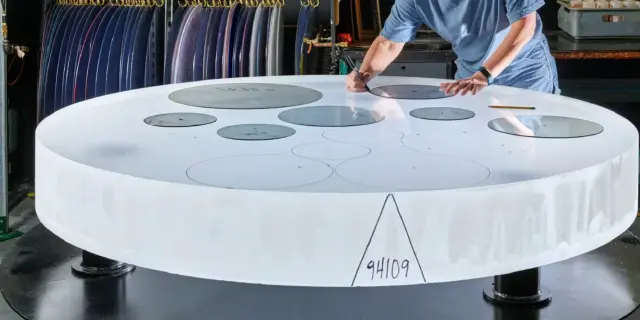

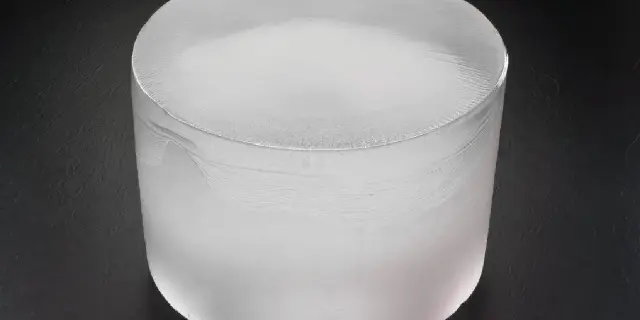

Corte Fino de Precisão para Materiais Duros e Frágeis

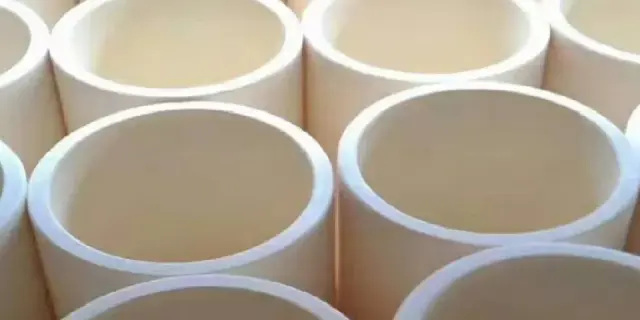

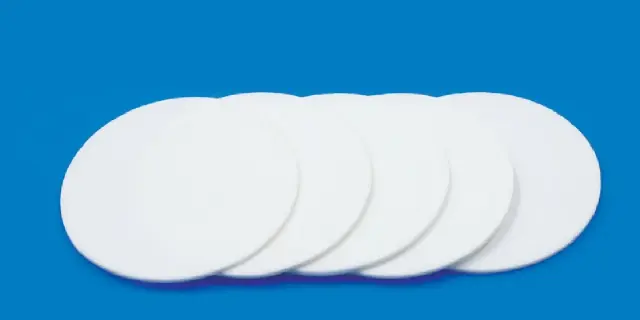

Cerâmica de Alumina > Substratos

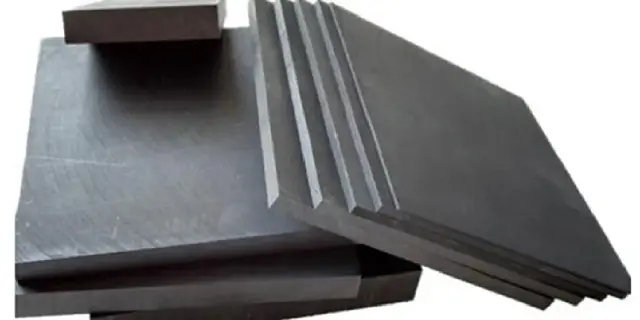

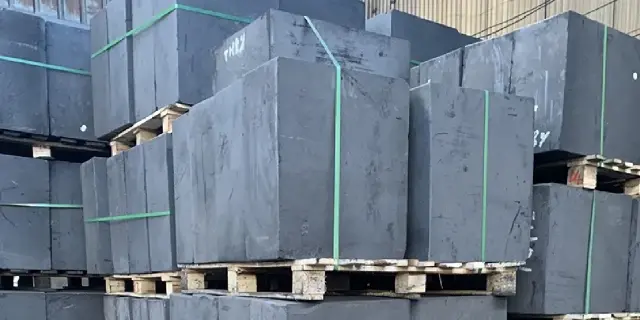

Bloco de Grafite > Materiais de Ânodo
Desempenho Real de Corte & Principais Métricas
O modelo DS-D-G3623 combina eficiência do avanço inferior com grande capacidade: blocos de 3600 × 2300 mm, potência instalada de 270 kW, tensão servo de 0–300 N e proteção automática contra quebra de fio que garante o retorno à produção em menos de uma hora.
3600×2300×2300 mm
Máx. Dimensão de Corte
Corte de blocos de pedreira em tamanho total no layout de avanço inferior com curso de 2400 mm.
±0,3 mm
Precisão de Corte
Ranhuras usinadas de precisão, placas espaçadoras e sincronismo servo garantem uniformidade de espessura no conjunto de rolos de 2,35 m.
0–300 N
Tensão Servo do Fio
A maior faixa de tensão da linha D cobre fios finos e cargas para pedras duras.
45–60 min
Recuperação de rompimento de fio
Parada automática ao detectar rompimento; um operador troca o fio em cerca de 45–60 minutos, aproximadamente 30 minutos com dois operadores, e a máquina de solda de fio finaliza o corte.
Materiais compatíveis: Granito, mármore, quartzito, calcário, superfícies industrializadas e outras rochas duras.
Produtos típicos: Lâminas finas ou padrão de alta precisão, a partir de blocos inteiros, para produção fabril de chapas.
A quantidade de fios e produção de chapas depende da configuração, não é limitação fixa do equipamento. A velocidade de corte real e precisão variam conforme a dureza da rocha, dimensões do bloco, especificação do fio e condicionantes do local de instalação.
Especificações e opções
A DS-D-G3623 tem o maior porte da linha descendente: 3,6 m de largura de corte, 270 kW de potência instalada e peso de 40 toneladas. Marcas de controle são selecionáveis entre Inovance / INVT / Siemens / SINEE, e os roletes (Φ320/Φ350/Φ400 × 2350) são combinados conforme o programa de chapas; a versão compacta DS-D-G3412 atende produções de 3,4 m com a mesma arquitetura.
| Modelo | Unidades | DS-D-G3412 | DS-D-G3623 |
|---|---|---|---|
| Máx. Dimensão de Corte | mm | 3400×1200×2300 | 3600×2300×2300 |
| Velocidade Máx. do Fio | m/min | 0–35 | 0–35 |
| Potência do Motor Principal | kW | 64×4 | 64×4 |
| Potência Total Instalada | kW | 270 | 270 |
| Curso de Elevação | mm | 2400 | 2400 |
| Especificação do Fio Diamantado | mm | 0.35–0.8 | 0.35–0.8 |
| Rolos | mm | Φ320/Φ350/Φ400×1250 | Φ320/Φ350/Φ400×2350 |
| Sistema de Controle | / | Inovance / INVT / Siemens / SINEE | Inovance / INVT / Siemens / SINEE |
| Tensão do Fio Diamantado | N | 0–300 | 0–300 |
| No. de Estações de Trabalho | / | 1+2 | 1+2 |
| Dimensões Totais (C×L×A) | mm | 8900×6400×5300 | 9200×7500×5300 |
| Peso da Máquina | T | 38 | 40 |
| Caixa de Mandril Principal / qtde. | mm×pcs | 280×8 | 280×8 |
Tecnologia principal & Estrutura da máquina
Seis sistemas principais para corte de precisão em escala fabril. Os pontos numerados do diagrama da máquina correspondem aos sistemas explicados abaixo.
Fluxo de trabalho: Corte preciso DS-D-G3623
O ciclo segue quatro etapas: posicionar e esquadrejar o bloco inteiro, enfiar os fios conforme o programa de chapas, aplicar parâmetros salvos ou recomendados por IA e alimentar o conjunto de fios para baixo para cortar. Em caso de rompimento, a máquina para automaticamente; a soldadora de fio reconecta os fios para finalizar o corte.
01
Arquitetura de Precisão com Avanço Inferior
O sistema de fios alimenta-se para baixo através do bloco — manejo rápido do fio por setup (com até 60% menos consumo de fio diamantado por configuração) e o layout preferido para chapas finas e trocas frequentes.
02
Plataforma Fundida de 40 Toneladas
Estrutura fundida de 40 toneladas (9,2 × 7,5 × 5,3 m) suporta todas as forças de corte de largura total, mantendo o layout compacto do avanço inferior.
03
Quatro Rolos Principais Ranhurados
Quatro rolos principais ranhurados de precisão acomodam todos os fios e definem a espessura da chapa; rotação alternada via servo aumenta a vida útil do fio em longos ciclos fabris.
04
Servo Tensão em Duas Faixas
O sistema servo com faixa de 0–300 N adapta-se de fios finos para chapas até cargas pesadas em pedra dura, compensando automaticamente o alongamento.
05
Controle Global & Marcas de Acionamento Configuráveis
Sistemas PLC/HMI/servo selecionáveis: Inovance, INVT, Siemens e SINEE; inversores: EURA, Siemens, Mitsubishi; redutores: SEW, Nord, Bonfiglioli; rolamentos: HRB, NSK ou SKF — configurados conforme seu projeto e disponibilidade local de serviço.
06
Receitas AI & Suporte Remoto
O sistema de receitas AI da Dinosaw recomenda parâmetros baseados no tipo de pedra, dureza, dimensões e espessura do bloco; diagnóstico remoto e suporte online inclusos durante toda a vida útil da máquina.
Down-Feed vs. Multifios com elevação do bloco
Guia de seleção para fábricas na escolha entre arquiteturas D e U para corte de blocos inteiros.
O Fabricante por Trás do DS-D-G3623
Dinosaw Machine é uma fabricante de máquinas CNC para processamento de pedra, especializada em Serra de fio e equipamentos de corte CNC para pedra. Com mais de 20 anos de experiência em P&D e fabricação, a Dinosaw Machine contribui para normas do setor, incluindo a T/CMES 41001-2025 para Serra de fio CNC, possui mais de 100 patentes técnicas e fornece equipamentos e suporte técnico para clientes em mais de 120 países e regiões. Seus sistemas de fabricação e gestão são certificados pelas normas ISO 9001, ISO 14001 e ISO 45001, e as máquinas seguem as exigências CE para o mercado internacional.
Requisitos de Instalação & Suporte Pós-venda
A Dinosaw Machine oferece orientação de instalação, um mês de treinamento, inspeção mensal de manutenção e diagnóstico remoto para cada máquina.
Alimentação270 kW instalados, 380/440 V
Limite de variação de ±5%; reserva de capacidade de 1,2 a 1,5×.
Fundação & Ponte Rolante> 20 t/m² + ponte rolante
Fundação conforme desenhos da Dinosaw Machine; ponte rolante dimensionada para blocos de 3,6 m e corpo da máquina de 40 T.
Água & Sobressalentes50 L/min + plano de sobressalentes de 2 anos
Reciclagem recomendada; a Dinosaw fornece lista de peças sobressalentes recomendadas para dois anos (roletes, espaçadores, anéis de borracha, fios) junto com a máquina.
01 · Pré-Envio & EntregaConfiguração, embalagem e requisitos de transporte confirmados antes do envio, com inspeção na fábrica e documentos verificados.
02 · Instalação & ComissionamentoVerificação de utilidades e fundação no local, posicionamento do equipamento, comissionamento e aceitação.
03 · Treinamento de OperadorTreinamento prático cobrindo operação rotineira CNC e verificações diárias do fio diamantado, roletes-guia, tensionamento, refrigeração e lubrificação.
04 · Suporte Pós-VendaAssistência técnica remota, suporte de manutenção e coordenação de peças sobressalentes durante toda a vida útil do equipamento.
Perguntas Frequentes: Seleção, Instalação e Operação do DS-D-G3623
Perguntas Frequentes sobre a Multifios Piloto
A série D oferece o maior leque de marcas do segmento: PLC, HMI e sistemas de servomotor de Inovance, INVT, Siemens ou SINEE; inversores de EURA, Siemens ou Mitsubishi; redutores de SEW, Nord ou Bonfiglioli; e rolamentos de HRB, NSK ou SKF. A Dinosaw Machine configura a combinação conforme a necessidade de desempenho do seu projeto e disponibilidade de atendimento técnico local.
