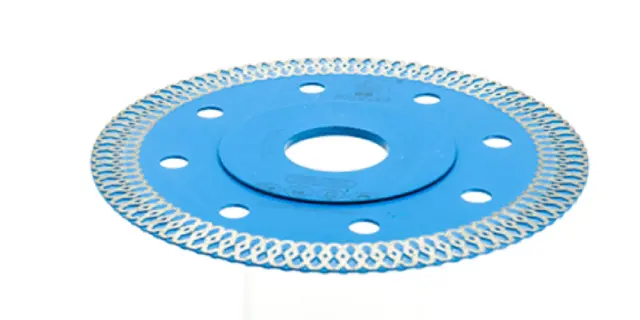

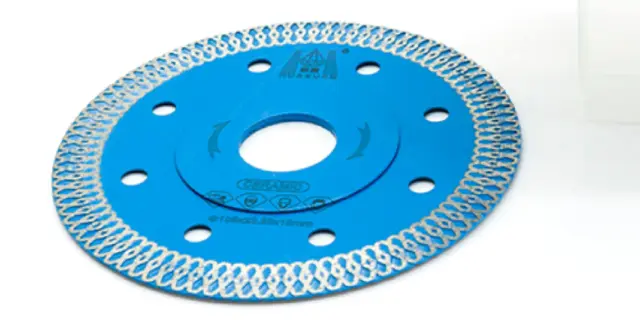

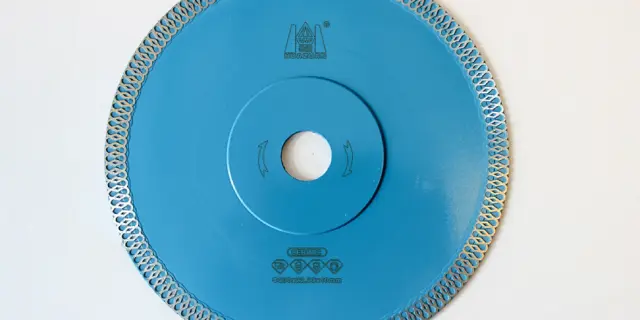

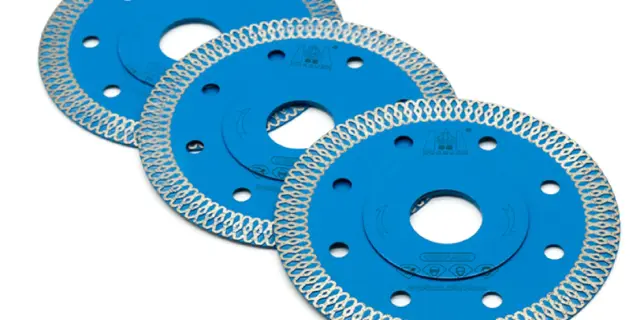

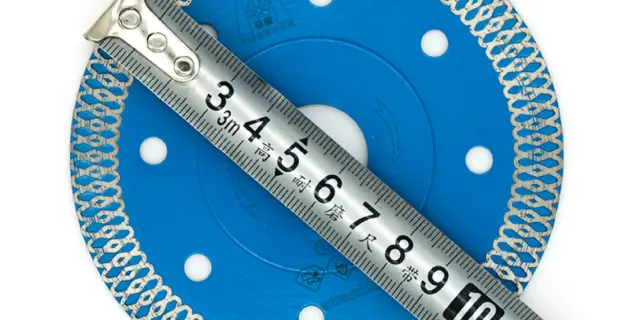

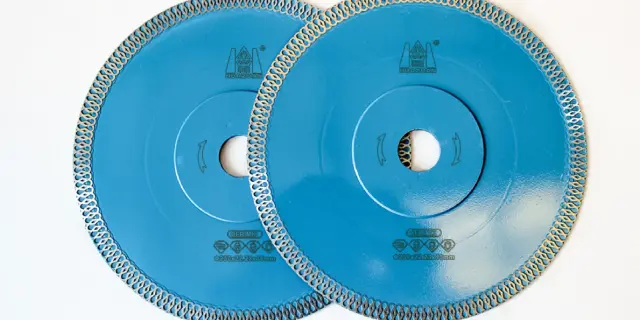

Disque diamanté turbo mesh ultra-fin pour grès cérame

105-250mm/4.13"-10"
Le disque diamanté turbo mesh ultra-fin est conçu pour la coupe de précision des matériaux durs et cassants avec une meuleuse d’angle ou une scie à carreaux. Vous bénéficiez d’une coupe rapide et propre sur grès cérame, céramique, marbre et pierre frittée. La jante en turbo mesh améliore la dissipation thermique pour une coupe à sec stable. Le trait de coupe ultra-fin et le liant fritté limitent l’écaillage et augmentent la durée de vie, ce qui réduit le gaspillage et la fréquence de remplacement.
1,4 mmTrait ultra-fin sur diamètres de précision 105–150 mm
Turbo MeshJante fine renforcée pour une découpe rapide de matériaux cassants
105–250 mmGamme portative et scie à carrelage pour grès cérame, céramique et pierre frittée

Matériaux compatibles

Grès cérame, céramique, marbre et pierre frittée

Certifications et agréments

Certifié CE · ISO 9001:2015 · Rédacteur de normes industrielles · Plus de 120 pays et régions desservis

Matériaux et produits compatibles

Disque de coupe de précision pour carrelages durs et pierres décoratives

Performance réelle de coupe & Indicateurs clés

Le disque ultra-fin turbo mesh Dinosaw Machine est la référence pour la coupe de précision sur plaques cassantes : trait de coupe de 1,4 mm sur les diamètres 105–150 mm, jante turbo renforcée par maille garantissant la rigidité malgré la finesse, et corps léger type poisson pour le contrôle portatif sur grès cérame, céramique et pierre frittée.

1,4 mm

Trait de coupe minimal

Les diamètres précis 105–150 mm réalisent un trait de coupe de 1,4 mm : moins de matière extraite à chaque coupe et moindre résistance à la coupe sur dalles cassantes de grande valeur.

105–250 mm

Plage de diamètres

Sept diamètres de 105 à 250 mm couvrent l’usinage portatif de précision et la coupe à la scie à carreaux sur l’ensemble des matériaux cassants.

1,4–2,0 mm

Échelle du trait

Le trait de coupe reste fin par rapport au diamètre sur toute la gamme — 1,4 mm sur les petits diamètres jusqu’à 2,0 mm en 250 mm — le comportement de coupe fine s‘applique à toute la famille.

Turbo Mesh

Jante fine renforcée

La structure en treillis renforce la jante Turbo fine : trait très mince sans nécessiter une section de découpe large et lourde — fin mais rigide.

Matériaux concernés : Grès cérame, céramique, marbre et pierre frittée.

Applications typiques : Coupe de glaçure lisse sur céramique, façonnage de chants nets sur le marbre, découpe portative haute vitesse sur pierre frittée, coupes de pose et ajustages où la largeur du trait est critique.

La durée de vie réelle du disque varie selon la densité du matériau, la discipline d’avance et le mode de découpe humide ou à sec.

Caractéristiques et options

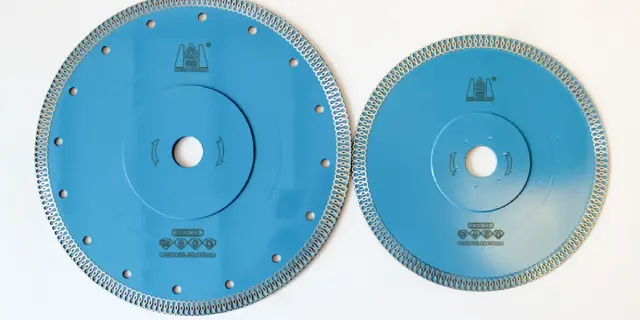

Sept diamètres disponibles de 105 mm (trait de 1,4 mm, arbre de 16 mm) à 250 mm (trait de 2,0 mm, arbre de 22,23 mm), hauteur de segment 10 mm, jante Turbo Mesh sur corps fin type poisson — les diamètres 105–150 mm affichent le trait minimal de 1,4 mm.

DiamètreDiamètreLargeur segmentHauteur segmentAlésage
Poucesmmmmmmmm
4,13"1051,41016
4,5"1151,41016
5"1251,41020
6"1501,61020
7"1801,81022,23
9"23021022,23
10"25021022,23

Technologie centrale & structure du disque

Quatre choix d’ingénierie motivant la conception ultra-fine. Les points numérotés sur le schéma du disque correspondent aux systèmes détaillés ci-dessous.

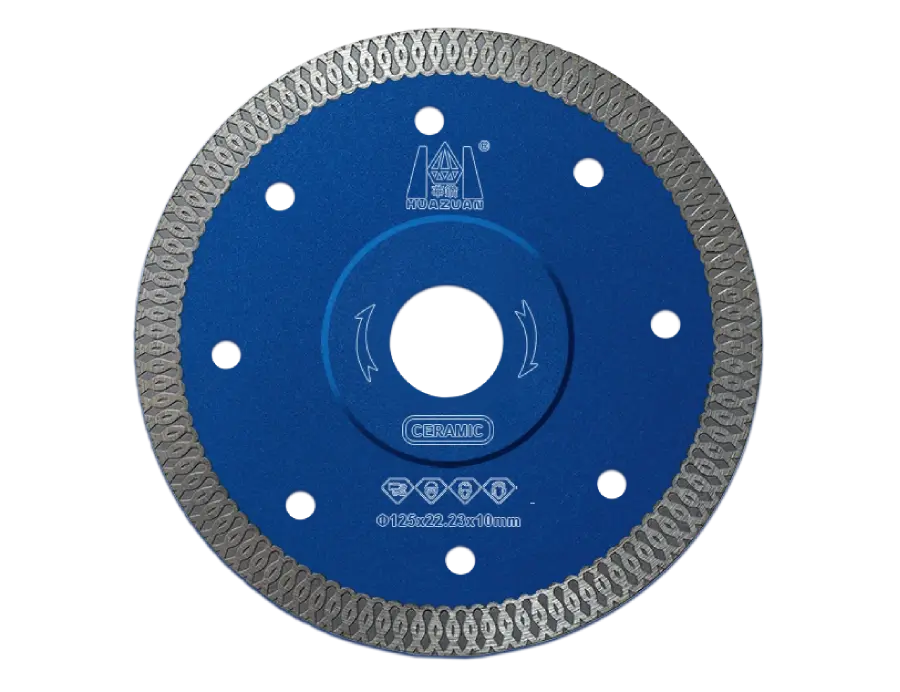

Dinosaw Machine Disque diamant turbo maille ultra-mince pour grès cérame

Processus de sélection du disque ultra-fin

Choisissez le disque en quatre étapes : confirmez l’outil et l’arbre, sélectionnez le diamètre selon l’ouvrage, avancez sans forcer — les traits fins coupent facilement sous faible pression — et soutenez parfaitement la pièce à la sortie pour protéger le chant fin de toute ébréchure.

01

Trait de coupe ultra-fin

Avec 1,4 mm, les petits disques éliminent moins de la moitié du trait de coupe d’une lame de référence de 3 mm : sur grès cérame et dalles frittées de valeur, cela réduit la perte de matière à chaque coupe et limite la résistance — efficacité du trait, sans promesse de rendement.

02

Renfort turbo mesh

Une jante très fine diminue la résistance à la coupe mais fait perdre la rigidité latérale : la structure en maille renforce la jante turbo pour préserver la finesse sans recourir à une section lourde ou large — la solution d’ingénierie face au dilemme finesse/rigidité.

03

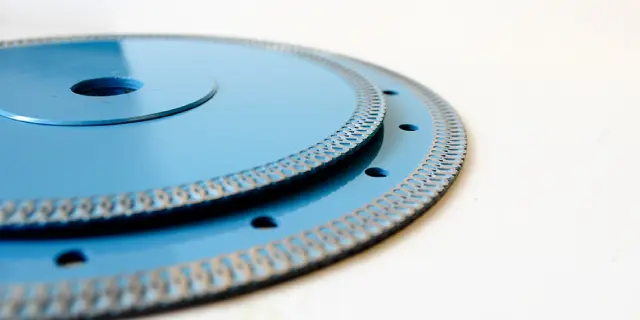

Corps fin type poisson

Le corps acier allégé type poisson diminue la masse et la résistance en arrière de la jante : les petits diamètres sont plus faciles à manier pour les ajustements et coupes de détail, là où le poids agit contre la précision.

04

Découpe de matériaux cassants

La jante turbo fine segmente la coupe du grès cérame, de la céramique ou des matériaux frittés progressivement, limitant l’impact répété générateur de micro-écaillage sur les chants cassants — coupes nettes à vitesse soutenue sur des matériaux sensibles aux chocs.

05

Régularité du trait de coupe fin

La largeur du trait reste proportionnelle au diamètre sur toute la gamme : le comportement de coupe est constant du disque de 105 mm à la scie de 250 mm, et l’économie de coupe fine prévaut dans tout le parc.

06

Précision portative

Les diamètres compacts 105–150 mm sont des disques de précision à main : découpes d’ajustage, finitions de détail et courbes exécutées avec un contrôle inaccessible aux lames plus lourdes ou plus larges — la précision portative est au cœur du concept, jamais en simple accessoire.

Lame céramique vs. disque Mesh ultra-fin

Comparatif de positionnement pour les acheteurs de solutions de coupe de carrelage.

Lame céramique vs. disque Mesh ultra-fin
Disque à maille ultra-minceVSLame en céramique
Trait de coupe minimal + précision manuelleLogique principale✓ Coupe propre stable spécifique aux carreaux
Maille turbo renforcéeJante✓ Fritté continu
105–250 mmPlage✓ 105–350 mm
1,4 mm sur 105–150 mmTrait de coupe minimum✓ 1,4 mm certaines dimensions
BonCoupes droites longues grand format✓ Résistant
Application principaleDécoupes d’ajustage manuelles✓ Bon
Minces + renforcés + légersValeur spécialiste✓ Emaillage + long chant

Note : les configurations varient selon la marque et le modèle ; les performances effectives dépendent de la machine, du matériau et des conditions de travail spécifiques.

Le fabricant référent des disques

Dinosaw Machine est un fabricant de machines de traitement de la pierre CNC, spécialisé dans les machines à fil diamanté et les équipements de découpe de pierre CNC. Avec plus de 20 ans d’expérience en R&D et en fabrication, Dinosaw Machine contribue à la normalisation industrielle, notamment à la norme T/CMES 41001-2025 pour les machines à fil diamanté CNC, détient plus de 100 brevets techniques et fournit des équipements et un support technique auprès de clients dans plus de 120 pays et régions. Son système de fabrication et de gestion est certifié ISO 9001, ISO 14001 et ISO 45001, et sa gamme de machines est conforme CE pour les marchés internationaux.

Atelier de fabrication de machines CNC pour pierre Dinosaw Machine
Conception et fabrication Dinosaw MachineConception mécanique · Développement du contrôle CNC · Assemblage · Essais · Mise en service · Livraison internationale
Élaboration des normes industrielles

Dinosaw Machine participe à la rédaction des normes applicables aux machines pour pierre, y compris la norme T/CMES 41001-2025 pour machines à fil diamanté CNC, ainsi que celles relatives aux multifils, machines combinées à fil diamanté et débiteuses à pont cinq axes. Ce travail reflète l’engagement de longue date de l’entreprise dans la conception, la fabrication, les essais et le contrôle qualité des machines.

20+Années d’expérience en R&D et fabrication de machines pour la pierre
100+Brevets techniques — Structures de machine, contrôle CNC, systèmes de découpe et technologies de traitement de la pierre
120+Pays et régions desservis — Équipements, installation et assistance technique dans le monde entier

Conformité CE & systèmes de gestion ISO

CE : Machines de découpe de pierre évaluées selon la directive Machines 2006/42/CE et les normes EN applicables.
ISO : Systèmes de gestion certifiés ISO 9001, ISO 14001 et ISO 45001.

Spécifications de commande & assistance après-vente

Dinosaw Machine propose la sélection de disques selon le matériau et la fourniture en série pour les flottes de coupe de précision.

Adaptation sur outilArbres 16/20/22,23 mm

L’arbre dépend du diamètre — veuillez confirmer avant commande.

AvanceAvance légère et régulière

Les traits fins ne nécessitent aucune contrainte ; une pression excessive provoque un fléchissement.

Assistance techniqueSoutien complet en sortie

Les chants fins sont sensibles à l’éclatement sur les sorties non soutenues.

01 · Pré-expédition & livraisonConfiguration de la machine, exigences d’emballage et de transport confirmées avant expédition, avec inspection en usine et vérification documentaire.
02 · Installation & mise en serviceVérification des équipements et des fondations sur site, positionnement de la machine, mise en service et réception.
03 · Formation opérateurFormation pratique couvrant l’utilisation courante du CNC et les vérifications quotidiennes des lames, de la broche, du refroidissement et de la lubrification.
04 · Support après-venteAssistance technique à distance, soutien à la maintenance et coordination des pièces détachées durant tout le cycle de vie de la machine.

FAQ : choix et utilisation des disques ultra-minces

Questions fréquentes sur le disque de coupe diamanté ultra-fin pour grès cérame

Aucune pénalité n’est intrinsèque ; les deux aspects sont maîtrisables. Vitesse de coupe : le trait fin retire moins de matière par millimètre de course, le disque rencontre donc moins de résistance — si vous alimentez correctement, le disque fin coupe rapidement, la limite de vitesse est généralement la prudence de l’opérateur et non la lame. Taux d’usure : les traits fins concentrent le travail de coupe sur une zone plus étroite ; l’usure par coupe est légèrement supérieure à celle d’une lame large sur le même ouvrage — le compromis honnête est une durée de vie par disque un peu plus courte contre l’économie de matériau par coupe. Sur du grès cérame grand format coûteux, le calcul avantage souvent les traits fins : la quantité de matériau économisée par projet dépasse habituellement le surcoût lié à un disque ou deux supplémentaires. Où le trait fin ne paie pas : matériau tendre et bon marché où la valeur du trait est négligeable, et démolition brute où la survie de la lame prévaut sur la précision. Utilisez le fin là où le matériau est précieux et la coupe est de finition ; optez pour le trait standard pour les matériaux bon marché et les coupes brutes.

Il n’y a ni perte intrinsèque ni risque immédiat ; chaque effet se maîtrise. Vitesse de coupe : le trait fin enlève moins de matière à chaque millimètre parcouru, donc le disque affronte moins de résistance — en alimentant le disque fin correctement, vous obtenez un débit rapide, la prudence de l’opérateur étant généralement la limite, jamais la lame. Taux d’usure : le travail de coupe se concentre sur une bande plus étroite, donc l’usure par coupe est légèrement supérieure à celle d’une lame large sur le même chantier — le compromis réel est une longévité modérément réduite du disque contre la diminution significative de matière retirée par coupe. Sur des projets en grès cérame grand format et coûteux, le calcul est favorable au trait fin : la valeur du matériau économisé dépasse habituellement le coût de quelques disques supplémentaires. Où le trait fin ne s’impose pas : matériaux tendres et économiques où la valeur du trait est insignifiante, et démolition grossière où la robustesse de la lame prime sur la précision. Privilégiez le trait fin pour les matériaux de valeur et les finitions ; adoptez le trait standard sur les coupes brutes et matériaux courants.
