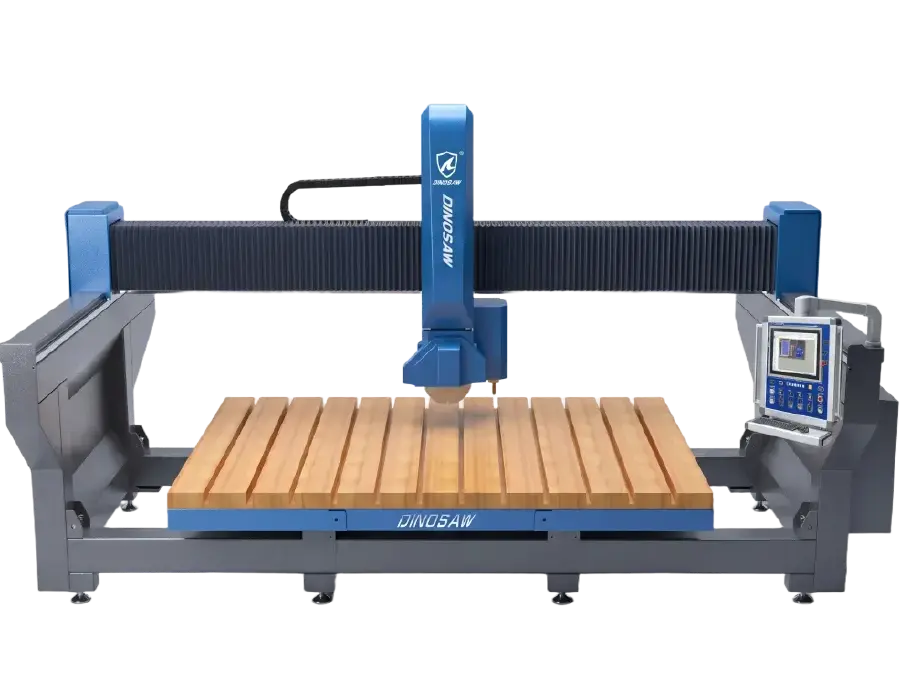

Máquina de Serra Ponte CNC 4+1 Eixos | Máquina de Corte para Pedra

A Máquina de Corte 4+1 Eixos Serra Ponte integra um mandril de gravação para cortes precisos de orifícios e fresagem de bordas. Projetada para fabricação de cubas e bancadas, realiza cortes horizontais, verticais, rotacionais e chanfrados a 45°, incluindo cortes retos, curvos e operações de furação. Ideal para processamento de granito, mármore, quartzo, pedra sinterizada e porcelanato. O sistema CNC permite importação de arquivos CAD e operação com um clique para corte automatizado contínuo e processamento em lote.

Única FixaçãoCorte chapas, perfure cubas e torneiras, e faça usinagem de bordas sem reposicionar a peça

0–45° + 360°Chanfro e rotação total do disco para geometrias de bancadas

Mandril 7,5 kWUsinagem integrada para furos, cubas e perfilamento de bordas

Materiais Aplicáveis

Granito, mármore, quartzo, pedra sinterizada e porcelanato

Certificações & Credenciais

Certificado CE · ISO 9001:2015 · Participante da elaboração de normas do setor · 120+ países e regiões atendidos

Solicite Orçamento Personalizado

Aplicações Desempenho Especificações Tecnologia Comparação Fabricação Suporte Perguntas Frequentes

Materiais e Produtos Compatíveis

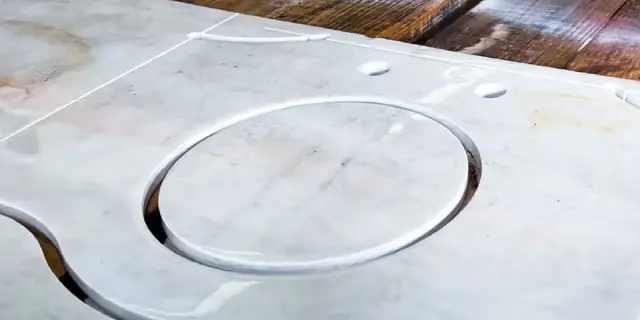

Cortes de cuba e fabricação de bancadas em que uma serra ponte 4+1 eixos realiza perfilagem, fresagem e corte em um único setup.

Mármore ❯ Bancadas de Banheiro

Bancadas de mármore trazem elegância atemporal aos banheiros, mas esse material exige grande cuidado na fabricação. Os veios delicados e a menor dureza do mármore apresentam desafios exclusivos na execução de cortes para cubas e no acabamento de bordas sem lascar ou danificar a peça. A Dinosaw Machine 4+1 Eixos Serra Ponte CNC resolve esses desafios por meio do controle preciso da velocidade e parâmetros especiais de corte, otimizados para processamento de mármore. O mandril de velocidade variável (0-24000 rpm) permite à sua equipe ajustar a velocidade ideal de corte, evitando excesso de calor e minimizando tensões sobre o material. O movimento em 4+1 eixos possibilita recortes complexos e perfis detalhados de borda, mantendo pressão uniforme ao longo do corte. Fabricantes valorizam a capacidade da máquina para criar cortes de cubas ovais e redondas com intervenção mínima do operador, preservando os veios característicos presentes em cada peça, tornando cada bancada única. O sistema de refrigeração por água integrado previne a contaminação por poeira e mantém as condições ideais de corte, protegendo tanto o material quanto as bordas finais de danos térmicos. A operação computadorizada da serra ponte garante precisão repetível em projetos múltiplos, permitindo produzir bancadas idênticas para banheiros com várias cubas, sempre com perfis exatos e qualidade constante. O cálculo automatizado do percurso da ferramenta otimiza o uso do material e reduz desperdícios, essencial ao trabalhar com mármores nobres e de alto valor. Com a Dinosaw Machine 4+1 Eixos Serra Ponte CNC, sua empresa pode assumir projetos exclusivos de bancadas de mármore, entregando acabamentos de excelência que realçam a beleza natural da pedra e atendem exatamente às especificações de clientes quanto à localização das cubas e ao detalhamento das bordas.

Quartzo ❯ Bancadas

Bancadas de quartzo tornaram-se a escolha principal para cozinhas e banheiros modernos, oferecendo alta durabilidade, padrões uniformes e desempenho praticamente livre de manutenção. Porém, a usinagem dessas superfícies requer equipamentos especializados, capazes de cortes precisos e processamento eficiente, essenciais para manter preços competitivos e alta qualidade em um mercado exigente. A Dinosaw Machine 4+1 Eixos CNC Serra Ponte revoluciona a produção de bancadas de quartzo com recursos avançados de corte e automação. O controle CNC de alta precisão garante exatidão dimensional com tolerância de até ±0,1mm, fundamental para criar bancadas perfeitamente ajustadas, com junções limpas e detalhes de borda precisos. A configuração de 4+1 eixos permite trabalhar perfis complexos diretamente na bancada, eliminando etapas adicionais e reduzindo o tempo de produção. Você aproveita a biblioteca de gabaritos automatizada da Dinosaw, incluindo medidas padrão para layouts de cozinhas e banheiros populares, eliminando erros e acelerando o tempo de programação. O software de aproveitamento otimiza o uso do material, organizando múltiplas peças em uma única chapa para minimizar o desperdício de quartzo. O mandril de alta rotação garante cortes limpos, sem trincar, mesmo na estrutura densa do quartzo industrializado, resultando em bordas que quase não precisam de acabamento adicional. O sistema integrado de verificação de trajetória marca precisamente a linha de corte antes da operação, permitindo confirmar o posicionamento e fazer ajustes necessários. Isso é especialmente importante em chapas de quartzo com padrões casados (book match) ou decorativos, garantindo continuidade visual nas junções e posicionamento ideal do desenho. O ambiente de corte controlado preserva a integridade estrutural e mantém o padrão superficial constante durante toda a operação. Com a Serra Ponte Dinosaw, sua empresa produz bancadas de quartzo premium com detalhes refinados de borda, recortes precisos para pias e acessórios e precisão absoluta nas medidas. Essa versatilidade permite ampliar o portfólio de design mantendo agilidade, reduzindo custos de mão de obra e entregando a qualidade diferenciada que seu cliente espera em projetos de alto padrão.

Cerâmica ❯ Lavatório

Lavatórios de cerâmica são tendência nos projetos de banheiros de luxo, combinando estética sofisticada, propriedades higiênicas e grande liberdade de design. No entanto, a extrema dureza e fragilidade da cerâmica trazem grandes desafios no corte, principalmente quando são exigidos formatos e recortes customizados para integração da cuba e bancada. A Dinosaw Machine 4+1 Eixos CNC Serra Ponte resolve esses desafios com tecnologia de corte específica para cerâmica. O equipamento utiliza ferramentas diamantadas com geometria e concentração otimizadas para cerâmicas, permitindo cortes limpos, sem lascar ou trincar mesmo em curvas. O sistema de refrigeração controlada evita choque térmico, vital para preservar a integridade estrutural das peças de lavatórios cerâmicos. Sua empresa pode contar com a Dinosaw para criar aberturas precisas de cubas e canaletas integrais para escorrer água, com máxima exatidão — fundamental para o visual uniforme que define lavatórios de alto padrão. O CNC possibilita programar formas complexas e contornos curvos, impossíveis de atingir com métodos convencionais. A estrutura estável da serra ponte minimiza vibrações, prevenindo microfraturas que afetariam a durabilidade do lavatório final. A configuração 4+1 eixos permite fabricar detalhes especiais como protetores inclinados contra respingos, frontais arredondados e laterais chanfradas, agregando funcionalidade e sofisticação. O ajuste de velocidade de corte permite adaptar-se a diferentes formulações e espessuras cerâmicas, garantindo o melhor resultado para cada marca e especificação. A precisão da máquina proporciona bordas lisas que quase não exigem acabamento, otimizando tempo e mantendo a resistência do material. Com a Serra Ponte Dinosaw, você amplia seu portfólio para lavatórios cerâmicos de alto padrão, atendendo à crescente demanda em obras residenciais e comerciais. A versatilidade da máquina possibilita criar peças customizadas e inteiriças, eliminando emendas e juntas, com máxima higiene, fácil limpeza e a elegância que os clientes mais exigentes buscam para soluções modernas de banheiro.

Performance Real de Corte & Métricas-Chave

O modelo DSQJ-400 adiciona um mandril de fresagem de 7,5 kW à serra ponte completa — aberturas de cuba, furações para torneiras e perfilagens de bordas são realizados no mesmo setup do corte das chapas, com processamento em lote via importação CAD para produção de bancadas.

3,2 × 2,0 m

Dimensão Máxima de Corte

Atende chapas padrão até 3,2 × 2,0 × 0,5 m para programas de bancadas e lavatórios.

4+1 eixos

Versatilidade no Corte de Bancadas

Cortes horizontais, verticais, rotacionais e chanfrados a 45°, além de fresagem com mandril — cortes retos, curvos e furos sem a necessidade de reposicionar a peça.

7,5 kW

Mandril de Fresagem Integrado

O mandril realiza aberturas para cubas, furos e fresagem de bordas no mesmo setup dos cortes — eliminando a necessidade de uma segunda máquina.

Importação CAD

Fluxo Lote Único

Importe desenhos e execute cortes automáticos contínuos com processamento em lote — pedidos repetidos de bancadas viram rotinas de carregar e iniciar.

Materiais indicados: Granito, mármore, quartzo, pedra sinterizada e porcelanato.

Principais produtos: Bancadas de cozinha, lavatórios com furos integrados, painéis perfilados nas bordas.

A velocidade e precisão reais do corte variam conforme dureza do material, especificação do disco e condições do local.

Especificações e opções

O modelo DSQJ-400 opera chapas de 3,2 × 2,0 m com mesa basculante (0–85°) e opção rotativa. O mandril +1 (7,5 kW) executa furação e usinagem de bordas que exigiriam outro equipamento; o diâmetro do disco (250–400 mm) é selecionado conforme o material.

Modelo	Unidade	DSQJ-400
Diâmetro da lâmina	mm	250 - 400
Dimensão máx. de corte	m	3.2x2.0x0.5
Tamanho da mesa	m	3.2x2.0
Ângulo de rotação da lâmina	/	0 - 360
Ângulo de inclinação da lâmina	/	0 - 45
Ângulo de inclinação da mesa	/	0 - 85
Ângulo de rotação da mesa	/	opcional
Motor principal	kw	15
Motor do mandril	kw	7.5
Potência total	kw	24.5
Consumo de água	m³/h	3.5
Peso	t	3.7
Dimensões totais	m	5.0x3.0x2.7

Tecnologia e Estrutura

Seis sistemas centrais com um objetivo: fabricação completa de bancadas sem transferir as peças entre máquinas. Os pontos numerados no diagrama correspondem aos sistemas listados abaixo.

Fluxo Único para Bancadas

A produção segue quatro passos: importar o desenho CAD, posicionar e alinhar a chapa, executar o corte automático, e alternar para o mandril para furos de cubas e perfilamento — tudo no mesmo setup, sem movimentação entre equipamentos.

Mandril de Fresagem Integrado

Transferir uma bancada da serra ponte para um torno separado exige um novo setup, referência adicional e aumenta o risco de desalinhamento. O mandril integrado de 7,5 kW executa cortes para cubas, aberturas para torneiras e fresagem de bordas no mesmo posicionamento do corte de chapas.

Movimentação da Lâmina em 4+1 Eixos

Rotação da lâmina em 360° com inclinação de 0 a 45° permitindo cortes retos, curvos e chanfrados — acabando perfis de borda na mesma máquina.

Usinagem com a Mesma Referência

Como a fresagem e o corte utilizam o mesmo setup e ponto de referência, a posição dos orifícios permanece fiel ao contorno — eliminando tolerâncias de desalinhamento por remoção e reposicionamento.

Mesa Basculante & Giratória

A mesa basculante de 0–85° (rotação opcional) posiciona chapas pesadas para cortes angulares, sem necessidade de manuseio manual.

Processamento em Lote CAD

Importação CAD e operação com um clique automatizam o corte contínuo e o processamento em lote — pedidos repetidos de bancadas tornam-se uma rotina de carregar e iniciar.

Estrutura Selada de Baixa Manutenção

Vedação à prova de poeira e água reduz demandas de manutenção e paradas em ambientes úmidos; a estrutura monobloco opera imediatamente após a instalação.

Serra Ponte 4+1 Eixos vs. Serra + Router Separados

Comparativo de fluxo de trabalho para marmorarias avaliando uma máquina contra duas.

Serra Ponte 4+1 Eixos vs. Serra + Router Separados
Serra e Torno Separados	VS	DSQJ-400 4+1 Eixo
Quantidade de posicionamentos	Dois fixações por chapa	✓ Apenas um posicionamento
Transferência do fluxo de trabalho	Corte → descarregar → fila → recarregar → realinhar → torno	✓ Corte → furação → fresagem em um único posicionamento
Tempo de processamento	Fila de duas máquinas	✓ Fluxo contínuo único
Risco de desalinhamento	Acúmulo de tolerância ao reposicionar	✓ Usinagem na mesma referência
Área ocupada	Duas máquinas	✓ Uma plataforma de 5,0 × 3,0 m
Investimento	Duas máquinas	✓ Uma máquina

Nota Técnica: as configurações variam conforme marca e modelo; o desempenho real depende da máquina específica, do material e das condições de trabalho.

O Fabricante do DSQJ-400

Dinosaw Machine é uma fabricante de máquinas CNC para processamento de pedra, especializada em Serra de fio e equipamentos de corte CNC para pedra. Com mais de 20 anos de experiência em P&D e fabricação, a Dinosaw Machine contribui para normas do setor, incluindo a T/CMES 41001-2025 para Serra de fio CNC, possui mais de 100 patentes técnicas e fornece equipamentos e suporte técnico para clientes em mais de 120 países e regiões. Seus sistemas de fabricação e gestão são certificados pelas normas ISO 9001, ISO 14001 e ISO 45001, e as máquinas seguem as exigências CE para o mercado internacional.

Oficina de fabricação de máquinas CNC para pedra da Dinosaw Machine

Dinosaw Machine | P&D & FabricaçãoProjeto Mecânico · Desenvolvimento de Controle CNC · Montagem · Testes · Comissionamento · Entrega Global

Elaboração de Normas do Setor

A Dinosaw Machine contribui para normas do setor de máquinas para pedra, abrangendo a T/CMES 41001-2025 para Serra de fio CNC, além de padrões para multifios, máquinas combinadas de fio e equipamentos de corte ponte de cinco eixos. Este trabalho reflete o compromisso de longo prazo da empresa com projeto, fabricação, testes e controle de qualidade de máquinas.

20+Anos de experiência em P&D e fabricação de máquinas para pedra

100+Patentes técnicas — Inclui estruturas de máquinas, controle CNC, sistemas de corte e tecnologias de processamento de pedra

120+Países e regiões atendidos — Equipamentos, instalação e suporte técnico em todo o mundo

Conformidade CE & Sistemas de Gestão ISO

CE: Máquinas de corte de pedra avaliadas conforme a Diretiva de Máquinas 2006/42/EC e normas EN relevantes.
ISO: Sistemas de gestão certificados ISO 9001, ISO 14001 e ISO 45001.

Instalação & Suporte Pós-Venda

A Dinosaw Machine oferece orientação de instalação, treinamento de operadores, diagnóstico remoto e coordenação de peças de reposição para todas as máquinas.

Dimensões5,0 × 3,0 × 2,7 m

Layout compacto de plataforma única — reserve espaço frontal para carregamento das chapas.

Alimentação elétrica24,5 kW total, configurado por destino

Tensão trifásica conferida conforme normas locais antes do envio.

Água3,5 m³/h

Fornecimento e drenagem da água de corte; recomendável reciclagem.

01 · Pré-Remessa & EntregaConfiguração da máquina, requisitos de embalagem e transporte definidos antes do envio, com inspeção em fábrica e verificação documental.

02 · Instalação & ComissionamentoVerificação de utilidades e fundação no local, posicionamento, comissionamento e aceitação da máquina.

03 · Treinamento de OperaçãoTreinamento prático sobre operação CNC cotidiana e inspeção diária de lâminas, mandris, refrigeração e lubrificação.

04 · Suporte Pós-vendaAssistência técnica remota, suporte à manutenção e coordenação de peças de reposição durante toda a vida útil do equipamento.

DSQJ-400: Seleção, Instalação e Operação – Perguntas Frequentes

Perguntas Frequentes sobre Máquina de Corte Serra Ponte CNC 4+1 Eixos

Uma Serra Ponte CNC 4+1 eixos oferece muito mais flexibilidade de corte em comparação aos modelos tradicionais. Enquanto as serras ponte convencionais normalmente operam em 3 eixos (X, Y, Z) para movimentos lineares básicos, a configuração 4+1 entrega capacidades ampliadas.

O quarto eixo refere-se à rotação do disco, permitindo cortes curvos e em arco, impossíveis em máquinas apenas com 3 eixos. Para inclinação, mantém cortes verticais de 90° e chanfros de até 45°. O “+1” se refere a um ferramental auxiliar para fresagem ou gravação, possibilitando operações de furação, esmerilhamento de bordas e polimento.

Essa integração elimina a necessidade de retrabalho em outros equipamentos, otimizando o fluxo de produção em bancadas, pias e painéis de lavatório.

Para sua empresa, isso significa prazos mais curtos, menos movimentação entre máquinas e finalização de projetos complexos em um único setup — tarefas que demandariam múltiplos equipamentos no processo convencional.

A máquina mantém precisão de corte de ±0,1mm graças ao sistema CNC avançado. Essa exatidão se deve à combinação de guias lineares de alta precisão, aferição automática de ferramenta e feedback de posição em tempo real.

A estrutura rígida em ferro fundido minimiza a vibração para resultados constantes.

A Dinosaw Machine 4+1 Eixos CNC Serra Ponte foi projetada para trabalhar uma grande variedade de materiais com alta precisão. Destaca-se no corte de pedra natural (granito, mármore, calcário, travertino), pedra industrializada (quartzo, Dekton, Neolith), chapas de porcelanato, painéis cerâmicos e superfícies ultracompactas.

A máquina traz ajuste de rotação do mandril e parâmetros de corte configuráveis para otimizar o desempenho de acordo com cada material. Para materiais mais duros, como porcelanato e superfícies ultracompactas, ferramentas diamantadas especiais e velocidades controladas evitam lascamentos e tensões.

Para pedras mais macias, como mármore, a Dinosaw oferece estratégias de corte mais suaves, preservando veios delicados. Capaz de cortar espessuras de 10mm a 80mm, com profundidade ajustável conforme densidade do material e diâmetro do disco.

O uso eficiente da Dinosaw Machine 4+1 Eixos CNC Serra Ponte requer treinamento estruturado. A capacitação inicial dura de 2 a 5 dias, abrangendo três áreas principais: operação, programação e manutenção.

No treinamento operacional são abordados procedimentos de inicialização/desligamento, carregamento de material, troca de ferramentas e segurança. Na programação, operadores aprendem a criar programas de corte pelo painel intuitivo, usando tanto gabaritos pré-definidos quanto projetos personalizados. O módulo avançado abrange otimização de trajetórias, aninhamento de múltiplas peças para ganho de material e criação de perfis de borda exclusivos.

A Dinosaw disponibiliza documentação detalhada, videoaulas e certificação de operador para garantir competência. Você também conta com suporte remoto e treinamentos avançados para maximizar o uso da máquina em aplicações especiais.

Sim, o sistema CNC permite importação de arquivos CAD com operação em um clique.

Após configurar os parâmetros de corte, a máquina executa cortes automáticos e contínuos para produção em lote. O design à prova de poeira e água reduz manutenção, mantendo a qualidade constante nas séries fabricadas.

A manutenção da Dinosaw Machine 4+1 eixos CNC serra ponte exige um procedimento sistemático para garantir o desempenho ideal e maior vida útil.

A manutenção diária inclui a limpeza da base da máquina e do sistema de coleta de água, prevenindo o acúmulo de pó de pedra, conferência dos níveis de água no sistema de refrigeração e inspeção do desgaste das ferramentas.

Semanalmene, lubrifique todas as partes móveis conforme o quadro de manutenção fornecido, confira a tensão das correias e calibre os eixos, se necessário.

Mensalmente, realize uma inspeção mais completa dos componentes elétricos, verifique os filtros de ar no painel de controle e confira a precisão dos sistemas de medição.

O sistema de diagnóstico inteligente da máquina monitora continuamente os componentes críticos e avisa sobre eventuais falhas antes que causem parada na produção.

A Dinosaw recomenda uma revisão técnica a cada 2.000 horas de operação, incluindo calibração completa, substituição das peças de desgaste e atualização de software. Com a manutenção apropriada, a vida útil pode ser significativamente ampliada, e muitas serras ponte Dinosaw permanecem em operação produtiva por mais de 15 anos quando bem cuidadas.

A máquina de 4+1 eixos realiza chanfros fixos a 45 graus, enquanto modelos de 5 eixos permitem inclinação de qualquer ângulo.

Para cortes curvos, a 4+1 exige polimento posterior das bordas, enquanto a 5 eixos entrega juntas perfeitas prontas para uso. O “+1” refere-se ao mandril integrado para furos e perfilamento de bordas.

Sim, a Dinosaw Machine oferece opções de personalização como ferramentas especiais, mesas de trabalho ampliadas e pacotes de software para setores específicos.

Configurações sob medida atendem produções de alto volume, tipos específicos de material ou exigências exclusivas de corte. A definição das especificações ideais ocorre em consulta com nossa equipe de engenharia.

Não. O modelo DSQJ-400 integra um mandril de usinagem de 7,5 kW junto ao disco de corte, permitindo furação e usinagem de bordas no mesmo setup do corte da chapa. Para marmorarias que produzem bancadas com cubas, elimina-se a necessidade de um segundo equipamento, montagem adicional e riscos de desalinhamento ao mover peças entre máquinas.

Ajuste a escolha ao perfil de produção. Se seu foco for bancadas, pias, furos para torneiras e usinagem de bordas, a DSQJ-400 realiza tudo em uma única operação com investimento menor. Prefira a WZQJ-5N de cinco eixos caso suas demandas incluam contornos curvos complexos, formas 3D, layouts de alto aproveitamento ou fluxos automáticos do DXF para o corte — são funções do quinto eixo e do sistema DDX.
