Questo multifilo a discesa consente il taglio efficiente di materiali duri in lastre sottili e medio‑sottili. Il sistema di alimentazione a pressione garantisce serraggio e forza di taglio stabili, particolarmente idonei a granito e materiali compositi. Scarto ≈0,5–0,8 mm con spessori uniformi e superfici lisce che minimizzano le operazioni di lucidatura.
Progettato per blocchi di medie dimensioni, permette la lavorazione di granito, pietre pregiate, quarzo composito e pietra sinterizzata in lastre sottili. Il miglioramento della resa e della qualità superficiale favorisce la riduzione degli scarti e delle attività di finitura in linea di produzione.
3,4 mLarghezza di taglio in configurazione compatta a discesa
~3 mmCapacità di produzione di lastre sottili
30% in menoSpazio occupato rispetto a layout tradizionali per taglio lastre
Materiali applicabili
Granito, marmo, pietra ricostruita, quarzo e altre pietre dure
Certificazioni e qualifiche
Certificazione CE · ISO 9001:2015 · Partecipazione alla redazione di standard di settore · Oltre 120 paesi e regioni servite
Materiali e prodotti compatibili
Dai blocchi grezzi ai prodotti finiti
Pietra sinterizzata > Pannelli parete
Marmo > Top bagno

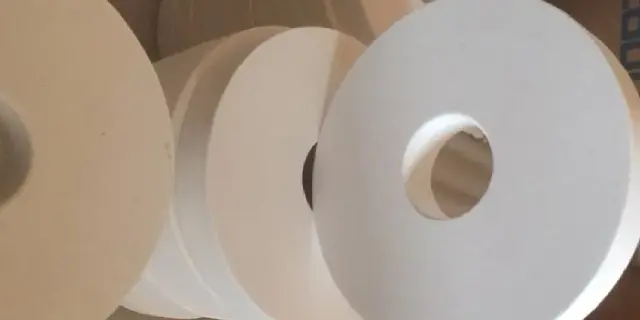

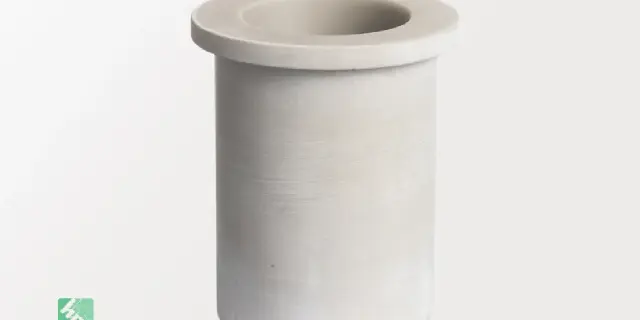

Ceramica di allumina > Lastre sottili
Prestazioni reali di taglio e parametri chiave
Il DS-D-G3412 applica la pressione verso il basso sulla rete di fili in una struttura compatta da 38 tonnellate: programmi per lastre sottili fino a circa 3 mm, flessibilità filo 0,35–0,8 mm e potenza installata di 270 kW per blocchi medi e pietra composita.
3400×1200×2300 mm
Dimensione massima di taglio
Apertura di taglio da 3,4 m con profondità di 1200 mm — adatta a blocchi medi e programmi su lastre sottili larghi.
~3 mm
Spessore minimo della lastra
In condizioni idonee la macchina produce lastre sottili fino a circa 3 mm, in funzione di pietra, filo e configurazione.
270 kW
Potenza installata
Quattro motori principali da 64 kW garantiscono potenza continua per programmi di lastre sottili e pietre composite.
0,35–0,8 mm
Gamma fili compatibili
La finestra filo della serie D (0,35–0,8 mm) copre programmi a taglio sottile; tensionamento servo 0–300 N mantiene la stabilità della matassa.
Materiali applicabili: granito, marmo, pietra ricostruita, quarzo, calcare e altre pietre dure.
Prodotti tipici: lastre sottili e standard, piastrelle di grande formato, pannelli in pietra ricostruita.
Numero di fili e resa lastre dipendono dalla configurazione, non sono limiti fissi della macchina. Velocità di taglio e precisione variano in base alla durezza della pietra, dimensioni del blocco, specifiche del filo e condizioni operative.
Specifiche e opzioni
La DS-D-G3412 rappresenta la dimensione compatta della gamma a discesa: larghezza di taglio 3,4 m, corsa di sollevamento 2400 mm e potenza installata di 270 kW su una piattaforma da 38 tonnellate che consente un risparmio di circa il 30% dello spazio rispetto ai layout tradizionali. I marchi di controllo (Inovance / INVT / Siemens / SINEE) vengono configurati in base al progetto; il modello maggiore DS-D-G3623 è adatto a blocchi da 3600 × 2300 mm.
| Modello | Unità | DS-D-G3412 | DS-D-G3623 |
|---|---|---|---|
| Dimensione massima di taglio | mm | 3400×1200×2300 | 3600×2300×2300 |
| Velocità massima filo | m/min | 0–35 | 0–35 |
| Potenza motore principale | kW | 64×4 | 64×4 |
| Potenza totale installata | kW | 270 | 270 |
| Corsa sollevamento | mm | 2400 | 2400 |
| Specifiche filo diamantato | mm | 0,35–0,8 | 0,35–0,8 |
| Rullo | mm | Φ320/Φ350/Φ400×1250 | Φ320/Φ350/Φ400×2350 |
| Sistema di controllo | / | Inovance / INVT / Siemens / SINEE | Inovance / INVT / Siemens / SINEE |
| Tensione filo diamantato | N | 0–300 | 0–300 |
| Numero stazioni di lavoro | / | 1+2 | 1+2 |
| Dimensioni totali (L×P×A) | mm | 8900×6400×5300 | 9200×7500×5300 |
| Peso macchina | T | 38 | 40 |
| Mandrino principale / quantità | mm×pz | 280×8 | 280×8 |
Tecnologie centrali e struttura macchina
Sei sistemi core attorno all'architettura a discesa — progettati per gestione rapida del filo, flessibilità lastre sottili e minore consumo filo a ogni setup. I punti numerati sul diagramma macchina si riferiscono ai sistemi elencati di seguito.
Flusso di taglio DS-D-G3412
Un ciclo segue quattro fasi: fissaggio blocco sul piano lavoro, infilatura fili secondo il programma lastre, applicazione parametri memorizzati o suggeriti da AI, quindi discesa della matassa filo per il taglio. Arresto automatico protegge la macchina in caso di rottura filo.
01
Rete di fili a discesa
La rete di fili alimenta verso il basso mentre i rulli principali si abbassano — struttura ottimale per blocchi piccoli e taglio lastre sottili. La gestione dei fili a discesa riduce i tempi di setup e re‑filatura, limitando il consumo di filo diamantato fino al 60% per ogni setup.
02
Struttura compatta in ghisa
Struttura monoblocco da 38 tonnellate mantiene la macchina compatta (8,9 × 6,4 × 5,3 m), risparmiando circa il 30% di spazio rispetto alle linee tradizionali e garantendo rigidità.
03
Quattro rulli principali scanalati
Quattro rulli principali scanalati (Φ320/Φ350/Φ400 × 1250) alloggiano i fili, prevengono deviazioni e definiscono lo spessore della lastra; rotazione servo alternata prolunga la vita del filo.
04
Tensione servo 0–300 N
Il range di tensione servo 0–300 N copre programmi a filo sottile, compensando allungamento e variazioni di carico durante il taglio.
05
~3 mm flessibilità lastre sottili
La riposizionatura di fili e piastre distanziatrici consente il passaggio tra pannelli standard e lastre sottili fino a circa 3 mm, seguendo il mix di ordini senza modifiche meccaniche.
06
Ricette AI e servizio remoto
Il sistema di ricette AI DINOSAW suggerisce parametri in base a tipo di pietra, durezza, dimensioni blocco e spessore; diagnosi remota e assistenza online incluse.
Multifilo a discesa vs. linee lame per lastre
Confronto per produttori di lastre sottili e materiali compositi.
Il produttore dietro il DS-D-G3412
Dinosaw Machine rappresenta un produttore di macchinari CNC per la lavorazione della pietra, specializzato in Segatrici a filo diamantato e attrezzature CNC per il taglio della pietra. Con oltre 20 anni di esperienza in ricerca, sviluppo e produzione, Dinosaw contribuisce agli standard di settore, inclusi T/CMES 41001-2025 per Segatrici a filo diamantato CNC, vanta più di 100 brevetti tecnici e fornisce attrezzature e supporto tecnico a clienti in oltre 120 paesi e regioni. I sistemi di gestione e produzione sono certificati ISO 9001, ISO 14001 e ISO 45001, con macchinari conformi agli standard CE per i mercati internazionali.
Requisiti di installazione e assistenza post-vendita
DINOSAW fornisce linee guida per l'installazione, un mese di formazione, diagnosi da remoto e coordinamento ricambi per ogni macchina.
Alimentazione elettrica270 kW installati, 380/440 V
Limite di fluttuazione ±5%; riserva capacità 1,2–1,5×.
Fondazione e carroponte> 20 t/m² + carroponte/muletto
Fondazione secondo disegni DINOSAW; mezzi di sollevamento per i blocchi e il corpo macchina da 38 T.
Acqua e aria50 L/min + aria 0,1–0,2 MPa
Acqua pulita per il raffreddamento (consigliato ricircolo); aria compressa secca per tensionamento/componenti pneumatici, se richiesto.
01 · Pre-spedizione e consegnaConfigurazione della macchina, imballaggio e requisiti di trasporto confermati prima della spedizione, con verifica in fabbrica e convalida documentazione.
02 · Installazione e collaudoVerifica utilities e fondazioni in loco, posizionamento macchina, collaudo e accettazione.
03 · Formazione operatoriTraining pratico su operatività CNC e controlli quotidiani di filo diamantato, ruote guida, tensionamento, raffreddamento e lubrificazione.
04 · Assistenza post-venditaAssistenza tecnica da remoto, supporto manutenzione e coordinamento ricambi per tutta la vita utile della macchina.
FAQ sulla selezione, installazione e funzionamento DS-D-G3412
Domande frequenti sul multifilo a discesa sottile
Normalmente no. Il passaggio tra diametri del filo compresi tra 0,35–0,8 mm richiede solo la riposizione dei fili e la regolazione dei parametri; le gole dei rulli vengono riprese solo al cambiamento del programma di spessore delle lastre, di solito circa una volta al mese per lastre da 20 mm e con frequenza doppia per programmi più sottili.
