Il multifilo a discesa di DINOSAW consente il taglio ad alto rendimento di lastre sottili/medio-sottili di pietre dure. Tensione stabile, velocità del filo ottimizzata e struttura robusta garantiscono uno scarto minimo (≈0,5–0,8 mm), spessore uniforme e riduzione dei tempi di lucidatura.
Ideale per lastre di granito, quarzo ricostituito e gres porcellanato di alta qualità. Migliora la resa e la qualità della finitura rispetto a telaio o tagliablocchi multilama; supporta grandi blocchi e linee di produzione continue.
Configurazione testata a 95 filiTest su blocco di marmo medio-duro da 2000 mm / programma lastre 20 mm
3200 mmLarghezza massima blocco per produzione lastre a scala cava
±0,3 mmPrecisione spessore su tutta la rete fili
Materiali applicabili
Granito, quarzo, marmo, calcare, pietra artificiale e altre pietre dure
Certificazioni e qualifiche
Certificazione CE · ISO 9001:2015 · Partecipazione alla redazione di standard di settore · Oltre 120 paesi e regioni servite
Materiali e prodotti compatibili
lastre sottili/medio-sottili di pietre dure
Gres porcellanato ❯ pannelli di grande formato
Pietra di lusso/Quarzite ❯ lastre
Prestazioni di taglio reali e indicatori chiave

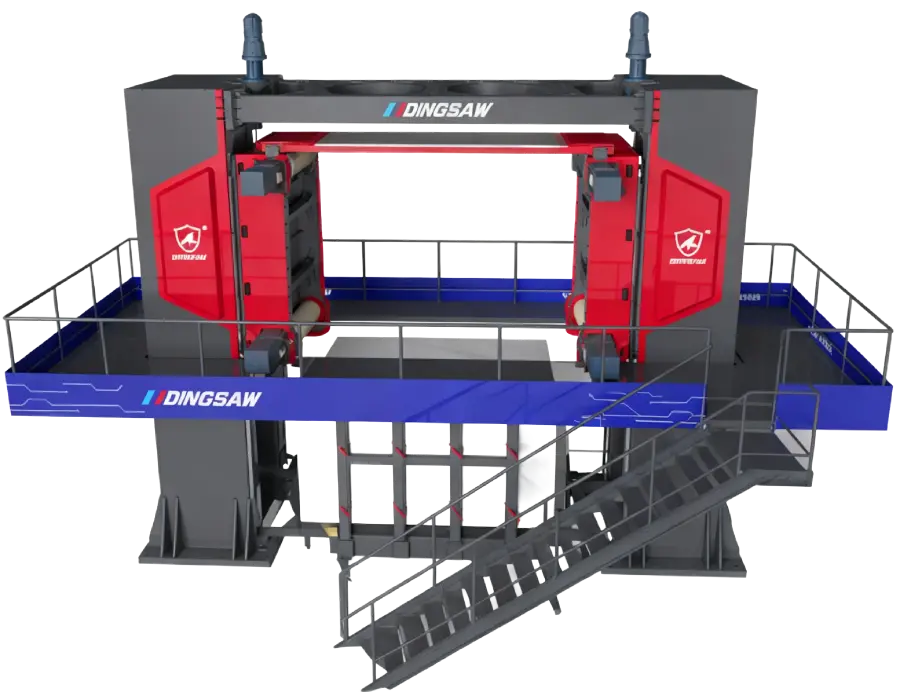

La DS-U-G3220 rappresenta il modello principale della serie U: larghezza di taglio di 3200 mm con configurazione provata da 95 fili su marmo medio-duro da 2000 mm, programma lastre da 20 mm — con precisione di ±0,3 mm su un monoblocco fuso da 58 tonnellate.
95 fili
Configurazione lastre da 20 mm provata

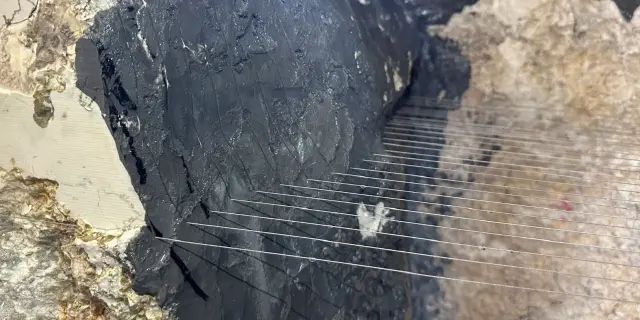

Una configurazione cliente consolidata utilizza circa 95 fili su blocchi di marmo medio-duro da 2000 mm per lastre da 20 mm.
±0,3 mm
Precisione di taglio
Rulli principali multicanale, distanziali e tensione servo 0–260 N garantiscono spessore costante su tutta la larghezza.
3200×2300×2200 mm
Dimensione massima di taglio
Copre blocchi da cava classe 3,2 m con corsa di sollevamento da 2690 mm.
0,3–0,8 mm
Gamma fili compatibile
Selezionare il diametro del filo in base alla durezza della pietra — 0,8 mm per granito duro, 0,60–0,65 mm per marmo duro, 0,55 mm per marmo tenero — e cambiare programma con la ripartizione.
Materiali applicabili: Granito, quarzo, marmo, calcare, travertino, pietra artificiale e altre pietre dure.
Prodotti tipici: Lastre standard e sottili in alto volume per piastrelle, top cucina e pannelli.
Per programmi più sottili, la produzione di lastre aumenta a parità di larghezza blocco — un programma da 10 mm su un blocco da 2000 mm può produrre circa 181 lastre per ciclo.
Numero di fili e produzione lastre dipendono dalla configurazione, non dai limiti macchina. Velocità e precisione di taglio effettive variano in base a durezza pietra, dimensioni blocco, specifiche filo e condizioni operative.
Specifiche tecniche e opzioni
La DS-U-G3220 copre blocchi classe 3,2 m su un telaio in ghisa da 58 tonnellate con 300 kW di potenza installata e velocità filo 35 m/s. I set di rulli (Φ350/Φ400/Φ450 × 2050) vengono selezionati secondo il programma lastre; la versione DS-U-G3623 è disponibile per blocchi da 3,6 m.
| Modello | Unità | DS-U-G1212 | DS-U-G3220 | DS-U-G3623 |
|---|---|---|---|---|
| Dimensione massima di taglio | mm | 1200×1200×1200 | 3200×2300×2200 | 3600×2300×2200 |
| Velocità massima filo | m/s | 35 | 35 | 35 |
| Potenza motore principale | kW | 60×4 | 60×4 | 90×4 |
| Potenza totale installata | kW | 300 | 300 | 400 |
| Corsa sollevamento | mm | 2000 | 2690 | 2690 |
| Filo diamantato compatibile | mm | 0,3–0,8 | 0,3–0,8 | 0,3–0,8 |
| Rulli (diam. × lunghezza) | mm | Φ400/Φ450 ×1200 | Φ350/Φ400/Φ450 ×2050 | Φ350/Φ400/Φ450 ×2350 |
| Numero carrelli | / | 1+2 | 1+2 | 1+2 |
| Peso macchina | T | 35 | 58 | 65 |
| Rullo principale / Quantità | mm×pz | 255(280)×8 | 255(280)×8 | 255(280)×8 |
| Sistema di controllo elettrico | / | Inovance / INVT | Inovance / INVT | Inovance / INVT |
| Tensione filo diamantato | N | 0–260 | 0–260 | 0–260 |
| Dimensioni complessive (L×P×A) | mm | 8330×5363×5200 | 9640×6170×6600 | 10150×6500×6600 |
Tecnologie e struttura della macchina
Sei sistemi chiave alla base di una rete produttiva 95 fili comprovata. I punti numerati sul diagramma della macchina corrispondono ai sistemi descritti di seguito.
Flusso produttivo DS-U-G3220

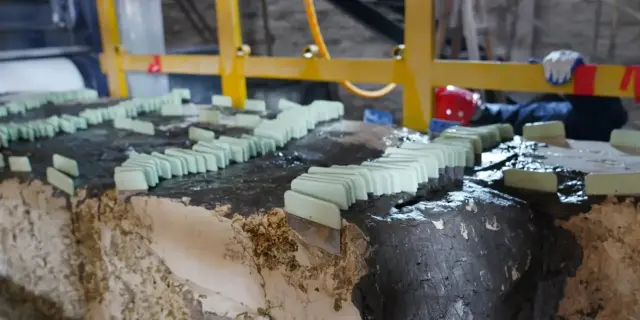

Il ciclo si articola in quattro fasi: caricamento e squadratura del blocco sul tavolo di sollevamento, infilatura dei fili secondo il programma delle lastre (circa 95 fili nell'impostazione comprovata da 20 mm su un blocco da 2000 mm), applicazione dei parametri memorizzati o suggeriti dall'IA, quindi sollevamento e taglio. L'arresto automatico in caso di rottura del filo protegge la struttura.
01
Alimentazione con sollevamento blocco
Il piano di lavoro sollevante porta blocchi di classe 3,2 m nel telaio dei fili — design scelto per garantire qualità stabile di taglio e minor manutenzione nei cicli produttivi prolungati.
02
Monoblocco fuso da 58 tonnellate
Struttura monoblocco in ghisa da 58 tonnellate porta carico multifilo su larghezza totale del blocco e mantiene precisione anche dopo decenni di utilizzo.
03

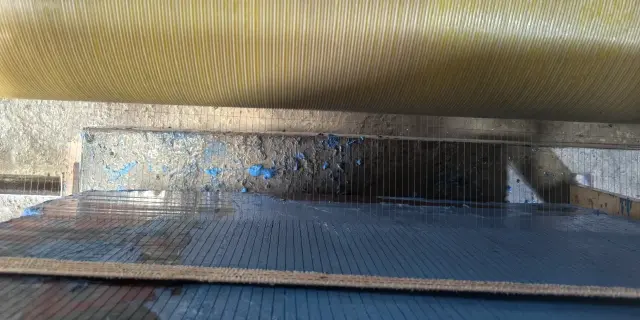

Quattro rulli principali scanalati

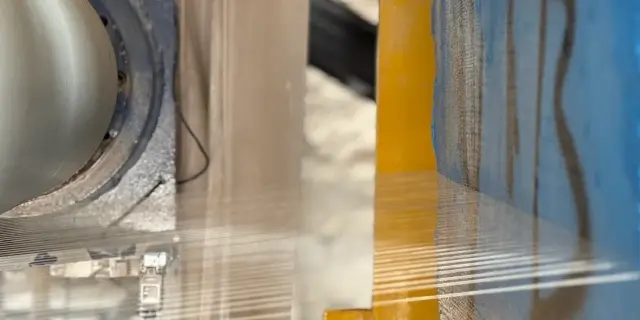

Quattro rulli principali con scanalature di precisione alloggiano tutti i fili, evitano deviazioni e definiscono lo spessore delle lastre; rotazione servo alternata estende la vita utile del filo.
04
Tensione servo indipendente
Il sistema servo indipendente 0–260 N compensa l'allungamento e variazioni di carico, garantendo taglio a tensione stabile per ogni filo.
05
Sistema di posizionamento multifilo

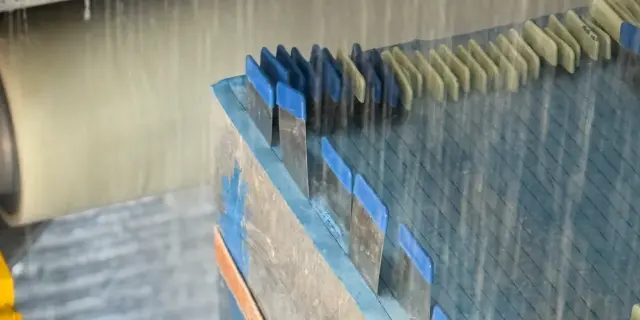

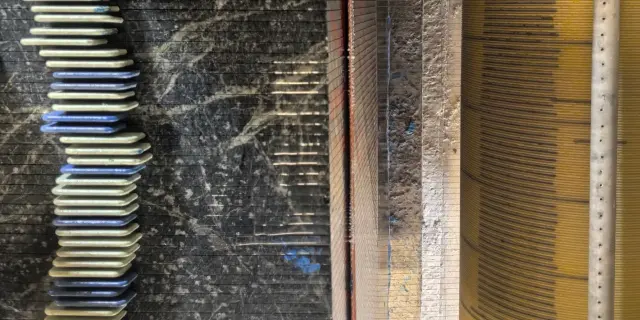

Il posizionamento sull'intera struttura multifilo è assicurato da scanalature su rulli lavorate di precisione, distanziali accurati e sincronizzazione servo — base della costanza su lastre ±0,3 mm.
06
Ricette AI & Assistenza remota
Inserire tipo pietra, durezza, dimensioni del blocco e spessore desiderato per ottenere parametri consigliati dall'AI; diagnosi remota e supporto online durante il ciclo di vita della macchina.
Multifilo vs. Telaio per la produzione di granito e quarzo
Confronto orientato alla capacità per fabbriche di lastre ad alto volume.
Il produttore dietro il DS-U-G3220
Dinosaw Machine rappresenta un produttore di macchinari CNC per la lavorazione della pietra, specializzato in Segatrici a filo diamantato e attrezzature CNC per il taglio della pietra. Con oltre 20 anni di esperienza in ricerca, sviluppo e produzione, Dinosaw contribuisce agli standard di settore, inclusi T/CMES 41001-2025 per Segatrici a filo diamantato CNC, vanta più di 100 brevetti tecnici e fornisce attrezzature e supporto tecnico a clienti in oltre 120 paesi e regioni. I sistemi di gestione e produzione sono certificati ISO 9001, ISO 14001 e ISO 45001, con macchinari conformi agli standard CE per i mercati internazionali.
Requisiti di installazione e assistenza post-vendita
DINOSAW fornisce assistenza per l’installazione, un mese di formazione, ispezione mensile di manutenzione e diagnosi remota per ogni macchina.
Alimentazione elettrica300 kW installati, 380/440 V
Limite di fluttuazione ±5%; riserva di capacità 1,2–1,5×.
Fondazione & Carroponte> 20 t/m² + carroponte
Fondazione secondo disegni Dinosaw; carroponte dimensionato per blocchi da 3,2 m e corpo macchina da 58 T.
Acqua50 L/min, ricircolo consigliato
Acqua pulita 0,3 bar; il ricircolo consente di risparmiare acqua e protegge il filo.
01 · Pre-Spedizione & ConsegnaConfigurazione macchina, imballaggio e requisiti di trasporto confermati prima della spedizione; ispezione in fabbrica e documentazione verificata.
02 · Installazione & CollaudoVerifica utenze e fondazione in loco, posizionamento macchina, collaudo e accettazione.
03 · Formazione OperatoreFormazione pratica sulle operazioni di routine CNC e sui controlli quotidiani di filo diamantato, ruote di guida, tensionamento, raffreddamento e lubrificazione.
04 · Assistenza Post-VenditaAssistenza tecnica da remoto, supporto manutenzione e coordinamento ricambi per tutta la vita utile della macchina.
FAQ su scelta, installazione e funzionamento DS-U-G3220
Domande frequenti sul taglio pietra multifilo sottile
La produttività dipende dalla durezza della pietra, dallo spessore delle lastre e dalle specifiche del filo; non esiste pertanto un dato unico. Nella configurazione provata con lastre da 20 mm su marmo medio-duro (2000 mm), la macchina lavora circa 95 fili per ciclo; la velocità di taglio per marmo medio-duro è tipicamente di 150–200 mm/h in discesa. Dinosaw analizza le dimensioni dei blocchi e il programma richiesto per fornire una stima realistica prima della configurazione.
