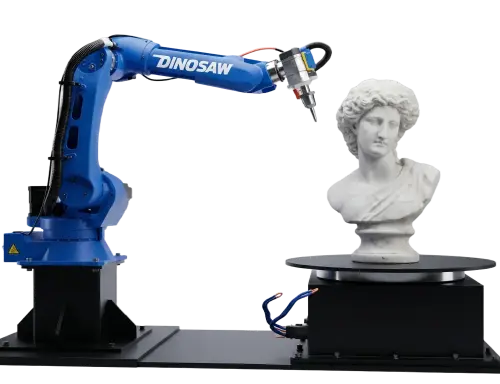

Braccio robotico CNC a 7 assi per intaglio della pietra

Questo braccio robotico viene utilizzato generalmente per prodotti in pietra non standard e ad alta complessità, piuttosto che articoli piatti o ripetitivi.

Prodotti comuni includono:

• Sculture e statue in pietra

• Pannelli artistici a bassorilievo

• Colonne curve ed elementi decorativi

• Particolari architettonici personalizzati in pietra

Questi prodotti presentano solitamente superfici complesse e angolazioni utensile mutevoli, difficili o impossibili da lavorare su macchine CNC a 3 o 5 assi convenzionali.

Il braccio robotico può lavorare un'ampia gamma di materiali lapidei, tra cui:

Marmo, calcare, arenaria, travertino, granito, agglomerati e altro.

In pratica:

• Le pietre più tenere consentono incisioni rapide e dettagli fini

• Le pietre dure come il granito sono impiegate principalmente per modellatura, scultura e lavorazioni superficiali piuttosto che tagli profondi

La scelta degli utensili e la strategia di taglio vengono adattate al materiale.

La motivazione principale è la libertà di movimento.

Le macchine CNC convenzionali sono vincolate da assi e direzioni utensile fisse. Un robot a 7 assi può:

• Variare continuamente l'orientamento utensile

• Raggiungere sotto squadre e curve profonde

• Lavorare superfici complesse in un'unica configurazione

Questo riduce la rifinitura manuale e consente lavorazioni molto difficili o impossibili su sistemi CNC convenzionali.

Può essere impiegato sia per progetti su misura che per produzione seriale, ma le modalità di utilizzo risultano significativamente differenti.

Per progetti personalizzati o a lotti ridotti, il fattore determinante è la programmazione.
Ogni nuovo prodotto o design richiede un programma specifico in base alla geometria, percorso utensile e strategia di taglio. Ciò comporta:

• Una curva di apprendimento

• Tempo di impostazione e programmazione per ogni nuovo lavoro

Per officine con personale già esperto in programmazione robotica, questo non costituisce un problema. Per altre realtà, rappresenta un costo operativo concreto da considerare.

Per produzione in serie, il braccio robotico offre un vantaggio differente.
Una volta finalizzato il programma, lo stesso percorso utensile può essere riutilizzato per:

• Produrre grandi quantità di prodotti identici in pietra

• Mantenere forma e qualità costanti

• Operare in modo continuo con elevata ripetibilità

In ambito produttivo, la programmazione unica consente output rapido e stabile, rendendo il braccio robotico particolarmente indicato per linee di incisione e taglio automatizzate.

In sintesi, la macchina risulta idonea sia per produzioni su misura che seriali, ma offre massima efficienza e valore nei contesti in cui la programmazione è riutilizzabile per più componenti.

Una volta finalizzato il programma, il braccio robotico garantisce risultati altamente stabili e ripetibili.

Il robot offre una precisione di ripetizione della posizione pari a ±0,05°, caratteristica fondamentale per:

• Ripetere lo stesso motivo o disegno di incisione

• Mantenere profili uniformi su più pezzi

• Ridurre la necessità di correzioni manuali post-lavorazione

In produzione, tale livello di ripetibilità assicura che, una volta approvato il primo pezzo, i successivi presentino la stessa forma e dettaglio.

Il braccio robotico dispone di un raggio operativo massimo di 1721 mm, che definisce l’area di lavorazione effettiva.

Questo consente una gestione agevole di:

• Blocchi di pietra di medie e grandi dimensioni per scultura e incisione

• Elementi decorativi di grande formato e componenti architettonici

• Forme complesse in 3D che richiedono ampia portata della testa e angoli flessibili

Il raggio esteso consente al robot di avvicinarsi alla pietra da più direzioni senza frequenti riposizionamenti del pezzo.

Le sei assi rotanti del robot, ciascuna con ampia escursione, permettono all’utensile di raggiungere quasi ogni angolo attorno al pezzo.

Ad esempio:

• Le escursioni assiali arrivano fino a ±300° sull’asse 6

• Più assi operano ad alta velocità di rotazione

Nella lavorazione reale, ciò consente:

• Sottosquadra e superfici curve profonde

• Transizioni fluide tra contorni complessi

• Lavorazione continua senza arrestare e riposizionare il pezzo

Tale versatilità rende un robot a 7 assi idoneo per veri lavori di scultura tridimensionale, non solo per lavorazioni superficiali.

Sì.
Il braccio robotico è progettato per funzionamento industriale continuativo.

I parametri chiave includono:

• Grado di protezione IP54, adatto all’ambiente polveroso tipico delle officine lapidee

• Range di temperatura operativa 0–45°C, in linea con le condizioni di fabbrica

• Elevata velocità assiali per movimenti rapidi senza compromessi sul controllo

Queste caratteristiche consentono il funzionamento affidabile del robot in officina reale, non solo in laboratorio controllato.

Pur offrendo ottima flessibilità, il braccio robotico presenta limiti pratici da valutare:

• Ogni nuovo design richiede tempo di programmazione e simulazione

• Lavori semplici, piatti o ripetitivi risultano più veloci su macchine CNC tradizionali

• L’area operativa è delimitata dal raggio di 1721 mm, quindi blocchi molto grandi richiedono riposizionamento

La comprensione di questi limiti permette di ottimizzare l’impiego del robot là dove offre maggior valore: forme 3D complesse, design ripetibili e prodotti lapidei ad alto valore.

Accesso geometrico e modello di riproduzione. Il CNC a portale lavora dall’alto con articolazione limitata del polso: sottosquadro, modanature retrostanti e curve complesse richiedono multipli riposizionamenti, ognuno aggiunge margine d’errore. Le sette assi del DS-KR210 raggiungono tutte le superfici in un unico setup continuo, e il tavolo rotante Ø1 m espone ogni faccia senza ricollegamenti manuali. Fondamentale per la scultura: la scansione 3D integrata digitalizza direttamente il modello dell’artista, e la ripetibilità di ±0,06 mm ne consente la riproduzione su scala produttiva. I compromessi riguardano area utile e applicazione: la portata del robot copre pietre di 2 × 2,5 m, mentre pannelli piatti di grande formato risultano ancora più economici su macchine a portale per incisione. Il robot vince sulle sculture 3D complete; per pannelli piatti, il CNC a portale rimane lo strumento complementare.

Sì — questo rappresenta il workflow di riproduzione principale. Posizionare l’originale dell’artista sull’area di scansione, avviare la scansione 3D integrata e la geometria digitalizzata entra direttamente nella catena CAD+CAM+OLP: revisionare il modello, generare il percorso utensile, simulare la lavorazione, quindi realizzare il primo pezzo. Dopo l’approvazione, il programma memorizzato riproduce la scultura con ripetibilità di ±0,06 mm in tutti gli esemplari richiesti. Questo sostituisce la misurazione manuale e il trasferimento da modello in argilla — l’opera del maestro artigiano diventa un asset produttivo ripetibile e non più un pezzo unico.

Sì, a condizione che percorso utensile e utensili siano adattati al materiale. Il mandrino lapideo da 15 kW garantisce forza di taglio su granito duro anche a lungo raggio, ma i programmi per granito richiedono velocità d’avanzamento ridotte, profondità passaggi e selezione utensile differenti rispetto a marmo o calcare. La differenza concreta riguarda i tempi ciclo, non la capacità — un capitello in granito richiede più tempo rispetto ad uno in calcare. Specificare i materiali principali in fase d’ordine consente a DINOSAW di configurare il pacchetto mandrino e le raccomandazioni utensili più adeguate.

È possibile eseguire il taglio, ma il rilievo piano volumetrico risulta normalmente più economico sulla macchina per incisione a portale ZDDK. Il valore aggiunto del robot si manifesta quando le macchine a portale raggiungono il proprio limite geometrico: sottosquadri, superfici laterali e posteriori, curve complesse e sculture complete. In presenza di una produzione prevalentemente composta da pannelli piani, scritte funerarie e rilievi superficiali, l'ampio piano della ZDDK e il minore costo per pannello rappresentano la soluzione idonea; qualora occorra lavorare elementi scultorei, capitelli o pezzi multifaccia, il robot trova la propria applicazione. Numerosi laboratori di incisione utilizzano entrambi: il portale per il volume di pannelli, il robot per gli accessi 3D.
