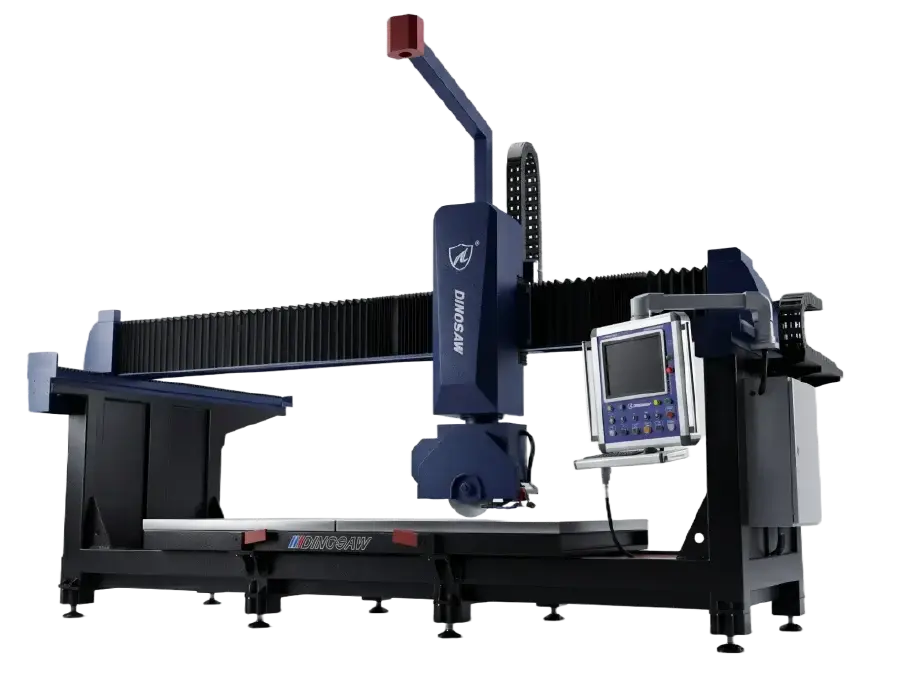

5-Achsen-CNC-Brückensäge

Die 5-Achs-Bearbeitung ist besonders für Arbeitsplatten relevant, die Gehrungsfugen, spezielle Formen oder hohe optische Anforderungen aufweisen.

Worin Kunden den größten Unterschied erleben

• Wasserfall-Arbeitsplatten mit passgenauen 45°-Fugen

• Arbeitsplatten mit langen Gehrungsschnitten

• Spezialformen, die exakt an Wände oder Möbel angepasst werden müssen

• Projekte, bei denen das Fugenbild das Endergebnis bestimmt

Verglichen mit Standard-Brückensägen reduziert die 5-Achs-Technik manuelle Nacharbeit und steigert die Konstanz über längere Arbeitsplattensegmente hinweg.

Was Sie vor der Entscheidung prüfen sollten
Prüfen Sie, ob Ihre Arbeitsplatten Gehrungsschnitte oder komplexe Formen mit präziser Winkelführung erfordern.

Ja. Das präzise Schneiden von 45°-Gehrungsfugen ist einer der Hauptgründe für den Einsatz einer 5-Achsen-Brückensäge.

Warum ist 5-Achs-Technik bei Gehrungsfugen entscheidend?
Bei Standardmaschinen erfordern 45°-Schnitte meist Umspannen, manuelles Nachjustieren oder zusätzliche Nachbearbeitung. Eine 5-Achsen-Brückensäge erlaubt das ständige Schwenken des Schneidkopfes, wodurch der Winkel über die gesamte Schnittlänge konstant bleibt.

Welche Vorteile ergeben sich?

• Engere Fugen nach der Montage

• Sauberere sichtbare Kanten

• Weniger Nachschleifen oder Nachbearbeitung per Hand

Gerade bei Wasserfall-Arbeitsplatten ist die Fugenqualität besonders sichtbar und somit relevant.

Was Sie vor der Entscheidung prüfen sollten
Prüfen Sie die Anforderungen an den Fugenwinkel und ob Ihre aktuellen Verfahren wiederholtes Nachjustieren oder Handkorrekturen erfordern.

Ja. Durch die 5-Achsen-Konstruktion wird beim Schneiden von L- und U-förmigen Arbeitsplatten die Maßhaltigkeit sichergestellt.

Warum ist Formgenauigkeit anspruchsvoll?
Solche Platten erfordern häufig mehrere verbindende Schnitte und Ecken. Kleine Winkel- und Lagefehler führen oft zu Passproblemen bei der Montage.

Wie hilft die 5-Achs-Bearbeitung?

• Präzisere Übergänge in den Ecken

• Bessere Ausrichtung verbundener Segmente

• Verringerter Nachbearbeitungsaufwand vor Ort

Dies erhöht die Effizienz bei der Montage und senkt den Korrekturaufwand.

Was Sie vor der Entscheidung prüfen sollten
Prüfen Sie, ob Formgenauigkeit und reduzierte Nacharbeit bei der Montage in Ihren Projekten entscheidend sind.

Der entscheidende Unterschied besteht in der echten multidirektionalen Schnittfähigkeit – nicht nur in erweiterten Fräsfunktionen.

Was 5-Achs in der Praxis zusätzlich bietet

• Durchgängige Schnitte in variablen Winkeln

• Bessere Steuerung von Gehrungs- und Schrägekanten

• Konstantere Ergebnisse bei komplexen Formen

Eine 4+1-Brückensäge kann Fräsarbeiten wie Spülbecken-Ausschnitte übernehmen, schneidet aber vorrangig in festen Richtungen. Eine echte 5-Achsen-Brückensäge wird gewählt, wenn Geometrie und Kantenqualität zu den zentralen Anforderungen werden.

Was Sie vor der Entscheidung klären sollten
Prüfen Sie, ob Ihre Herausforderungen bei der Produktion überwiegend durch Winkelschnitte und Fugenqualität entstehen – nicht durch grundlegende Fräsaufgaben.

Diese 5-Achs-Brückensäge wurde konzipiert, um eine Schnittgenauigkeit von ±0,05 mm bei korrekter Einrichtung und stabilen Betriebsbedingungen zu erreichen.

Bedeutung dieser Genauigkeit für Ihr Endprodukt
Beim Schneiden von Wasserfall-Verbindungen, 45-Grad-Gehrungsschnitten oder langen Arbeitsplattenfugen werden bereits kleine Abweichungen nach der Montage deutlich sichtbar. Stabile Genauigkeit gewährleistet eine passgenaue Verbindung Ihrer Teile ohne zusätzlichen Nachschliff oder Anpassungen vor Ort.

Gründe für stabile Genauigkeit

• 5-Achs-Bewegungen sorgen für konstante Schnittwinkel

• Die robuste Maschinenstruktur minimiert Vibrationen

• Kontrollierte Schnittwege reduzieren kumulierten Fehler bei langen Schnitten

Vor der Entscheidung zu beachten
Prüfen Sie, ob Ihre Projekte sichtbare Fugen beinhalten, bei denen Präzision das Erscheinungsbild direkt beeinflusst.

Eine 5-Achs-Brückensäge eignet sich ideal, wenn Schnittgeometrie und Kantenqualität zentrale Anforderungen in Ihrer Produktion sind.

Sie profitieren davon, wenn

• Sie regelmäßig Wasserfall-Arbeitsplatten schneiden

• Sie saubere 45-Grad-Gehrungsfugen benötigen

• Die Kantenanpassung nach Montage sichtbar wird

Nicht zwingend notwendig, wenn

• Sie ausschließlich gerade Schnitte ausführen

• Sie keine Winkelfugen benötigen

• Eine 4-Achs- oder 4+1-Maschine bereits alle Anforderungen erfüllt

Vor der Entscheidung zu beachten
Stellen Sie klar, ob Ihre Hauptanforderung Schnittgenauigkeit und -geometrie ist oder lediglich die Grundkapazität der Bearbeitung.

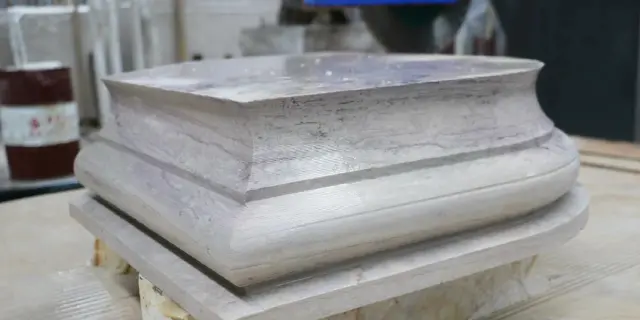

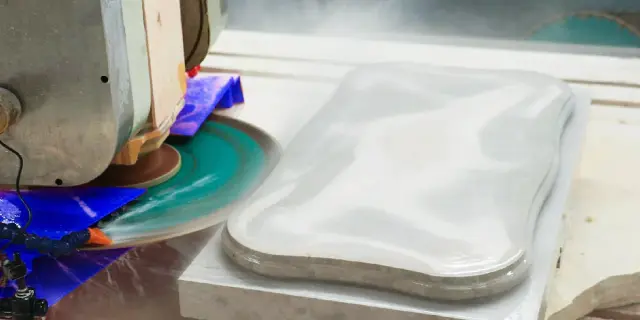

Ja. Die 5-Achs-Struktur ermöglicht Ihnen das Schneiden komplexer Kurvenschnitte und dreidimensionaler Steinformen, welche Standard-Brückensägen nicht bewältigen.

Typische Anwendungen

• Gebogene Arbeitsplattenkanten

• Schnitte mit mehreren Winkeln

• Steinteile mit wechselnden Kantenwinkeln

Diese Aufgaben erfordern, dass der Schneidkopf während der Bearbeitung kippt und rotiert, nicht nur linear bewegt wird.

Vor der Entscheidung zu beachten
Prüfen Sie, ob Ihre Produkte gebogene Linien oder Multiwinkel-Kanten enthalten und nicht ausschließlich gerade Profile.

Ja. Wenn Sie bereits Erfahrung mit Steinmaschinen besitzen, ist diese 5-Achs-Brückensäge einfach zu erlernen und zu bedienen.

Abläufe im täglichen Einsatz
Sie müssen keine CNC-Programme schreiben oder komplexe Codes handhaben. Die tägliche Bedienung konzentriert sich auf das Laden von Schnittdateien, das Einstellen von Grundparametern und die Überwachung des Schnittprozesses.

Die Komplexität der Maschine liegt in ihren Möglichkeiten, nicht in der Bedienung.

Vorteile für den schnellen Einstieg

• Klare Bedienlogik für Steinbearbeitung

• Schulung während der Installation

• Gewohnter Arbeitsablauf für Bediener mit Brückensäge-Erfahrung

Mit grundlegender Erfahrung im Umgang mit Steinmaschinen können die meisten Bediener nach kurzer Lernphase Aufträge ausführen.

Vor der Entscheidung zu beachten
Prüfen Sie den Hintergrund Ihrer Bediener und ob während der Installation eine Grundschulung inkludiert ist.

Umfassender Support: 24-Stunden-Technik-Hotline, Ferndiagnose, globales Servicenetzwerk.

Initial: Vor-Ort-Installation, Bedienerschulung, Systemoptimierung.

Laufend: Video-Unterstützung, Remote-Programmierung, Software-Updates.

DDX-Partnerschaft garantiert Expertenunterstützung bei Steuerung. 48-Stunden-Ersatzteillieferung zugesichert.

Dokumentation umfasst Handbücher, Video-Tutorials, Fehlerbehebungsguides. Jährliche Wartungsprogramme mit zertifizierten Technikern. Benutzerforen und Wissensdatenbank.

Notfall-Support priorisiert Produktionsprobleme.

Schulungen decken Grundbedienung bis hin zu fortgeschrittener Programmierung ab.

Beide Systeme adressieren unterschiedliche Produktionsanforderungen. Die Eigenplattform von Dinosaw Machine wurde konzipiert für optimierte Arbeitsplatten-Workflows: schnelle Bedienung, Parametervorlagen, Produktionslinienintegration, Anpassung und OTA-Updates. DDX EasySTONE NC legt den Fokus auf automatische Verschachtelung mittels Kameraerfassung, DXF-Import mit Auto-CAM-Bahngenerierung, Bearbeitungssimulation und komplexe 3D-Bearbeitung. Arbeitsplattenorientierte Betriebe können auf der Plattform von Dinosaw Machine bleiben; Unternehmen, die geformte Teile, starke Verschachtelung oder 3D-Arbeiten benötigen, profitieren von der DDX-Option.

Nicht zwingend. Wenn Ihre Produktion überwiegend rechteckige Arbeitsplatten mit Standardschnitt für Spülbecken umfasst, deckt das Eigen-System von Dinosaw Machine den Ablauf mit geringem Einrichtungsaufwand ab. Wählen Sie DDX, wenn Ihre Aufträge komplexe Verschachtelungen, häufige DXF-Zeichnungen von Kunden, geformte Teile oder 3D-Konturen erfordern – dort bringen automatische Verschachtelung, Auto-CAM und Simulation die Investition zurück.

Nach aktuellen Produktionserfahrungen reduziert DDX-Kamera-Verschachtelung den Materialverschnitt typischerweise um ca. 15–20 % bei verschachtelungsintensiven Aufträgen. Der tatsächliche Wert hängt von Teileformen, Plattengrößen und Layoutvorgaben ab – Dinosaw Machine kann die Verbesserung mit Ihrer realen Teiledatenbank vor der Konfiguration simulieren.

Ja. Das 800-mm-Sägeblatt ist als bestätigte Option verfügbar, hauptsächlich für tiefere 3D- und Skulptur-Anwendungen, bei denen das Standard-Sägeblatt mit 600 mm nicht ausreicht. Es wird bei der Konfiguration mit passender Spindel und strukturellen Einstellungen ausgewählt – nennen Sie Ihr geplantes 3D-Programm bei der Anfrage.
